Für diesen Artikel muss ein Preis angefragt werden.
- Artikel-Nr.: NXA12.16
Werkstoffe: Stahl verzinkt Lieferumfang: 1 Stk. Befestigungswinkel inkl. 2... mehr
Produktinformationen "Fußbefestigung für Kompakt-zylinder 12 & 16 mm"
Werkstoffe:
Stahl verzinkt
Lieferumfang:
1 Stk. Befestigungswinkel inkl. 2 Befestigungsschrauben
*Die Zylinder NXD & NXE Ø 12 bis 25 besitzen nur ein Befestigungsloch. Wir raten daher von einer Verwendung dieser Fußbefestigungen für diese Abmessungen ab.
Stahl verzinkt
Lieferumfang:
1 Stk. Befestigungswinkel inkl. 2 Befestigungsschrauben
*Die Zylinder NXD & NXE Ø 12 bis 25 besitzen nur ein Befestigungsloch. Wir raten daher von einer Verwendung dieser Fußbefestigungen für diese Abmessungen ab.

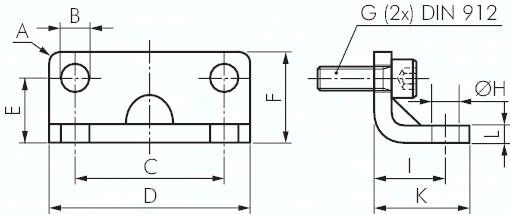

Technische Daten "Fußbefestigung für Kompakt-zylinder 12 & 16 mm"
| Gewicht: | 0,018 KG |
| d: | 30 MM |
| C: | 18 MM |
| h: | 5,5 MM |
| l: | 3 MM |
| für Kolben Ø: | 12 & 16* MM |
| A: | 2 MM |
| b: | 4,4 MM |
| E: | 13,0 MM |
| f: | 17,5 MM |
| G: | M 4 x 16 |
| i: | 13 MM |
| k: | 17,5 MM |
