Für diesen Artikel muss ein Preis angefragt werden.
- Artikel-Nr.: XLD40.100
Werkstoffe: Kopf und Fuß: Aluminiumdruckguss einbrennlackiert, Zylinderrohr: Aluprofilrohr... mehr

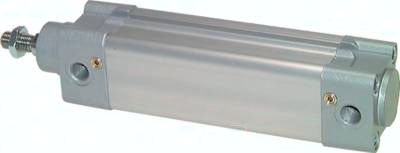

Produktinformationen "ISO 15552-Zylinder, Kolben 40mm, Hub 100mm"
Werkstoffe:
Kopf und Fuß: Aluminiumdruckguss einbrennlackiert, Zylinderrohr: Aluprofilrohr eloxiert, Kolbenstange: Stahl hartverchromt, Kolben: Komplettkolben (ST / NBR), Dichtung: NBR / PUR
Temperaturbereich:
-20°C bis max. +80°C
Betriebsdruck:
max. 10 bar
Optional:
FKM-Dichtung (Temperaturbereich -10°C bis max. +150°C, kein Magnetkolben möglich) -V, Edelstahl-Kolbenstange -EK, ATEX-Zulassung Ex II 2GD c T5 T100° -20°C<=Ta<=80°C -X*
Ausführung:
mit Magnetkolben und einstellbarer Endlagendämpfung
*TMedium: -20°C bis max. +50°C, Tamb: -20°C bis max. +60°C (nähere Angaben siehe Bedienungsanleitung)
Kopf und Fuß: Aluminiumdruckguss einbrennlackiert, Zylinderrohr: Aluprofilrohr eloxiert, Kolbenstange: Stahl hartverchromt, Kolben: Komplettkolben (ST / NBR), Dichtung: NBR / PUR
Temperaturbereich:
-20°C bis max. +80°C
Betriebsdruck:
max. 10 bar
Optional:
FKM-Dichtung (Temperaturbereich -10°C bis max. +150°C, kein Magnetkolben möglich) -V, Edelstahl-Kolbenstange -EK, ATEX-Zulassung Ex II 2GD c T5 T100° -20°C<=Ta<=80°C -X*
Ausführung:
mit Magnetkolben und einstellbarer Endlagendämpfung
*TMedium: -20°C bis max. +50°C, Tamb: -20°C bis max. +60°C (nähere Angaben siehe Bedienungsanleitung)
Technische Daten "ISO 15552-Zylinder, Kolben 40mm, Hub 100mm"
| Gewicht: | 1,5 KG |
| A: | M 12 x 1,25 |
| Reparatursätze: | XL 40 REP |
| k: | 4 MM |
| CH: | 13 MM |
| N: | 38,0 MM |
| m: | 54,0 MM |
| i: | G 1/4" |
| RT: | M 6 |
| b: | 16 MM |
| G: | 30 MM |
| Kolben Ø: | 40 MM |
| C: | 35 MM |
| Hub: | 100 |
| f: | 24 MM |
| h: | 135 MM |
| d: | 22,0 MM |
| Ausführung: | Doppelkolbenstange |
