Für diesen Artikel muss ein Preis angefragt werden.
- Artikel-Nr.: XL125.1100
Werkstoffe: Kopf und Fuß: Aluminiumdruckguss einbrennlackiert, Zylinderrohr: Aluprofilrohr... mehr

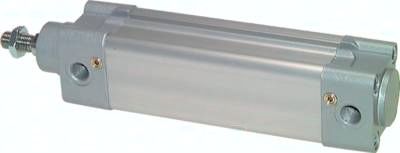

Produktinformationen "ISO 15552-Zylinder, Kolben 125mm, Hub 1.100mm"
Werkstoffe:
Kopf und Fuß: Aluminiumdruckguss einbrennlackiert, Zylinderrohr: Aluprofilrohr eloxiert, Kolbenstange: Stahl hartverchromt, Kolben: Komplettkolben (ST / NBR), Dichtung: NBR / PUR
Temperaturbereich:
-20°C bis max. +80°C
Betriebsdruck:
max. 10 bar
Optional:
FKM-Dichtung (Temperaturbereich -10°C bis max. +150°C, kein Magnetkolben möglich) -V, Edelstahl-Kolbenstange -EK, ATEX-Zulassung Ex II 2GD c T5 T100° -20°C<=Ta<=80°C -X*
Ausführung:
mit Magnetkolben und einstellbarer Endlagendämpfung
*TMedium: -20°C bis max. +50°C, Tamb: -20°C bis max. +60°C (nähere Angaben siehe Bedienungsanleitung)
Kopf und Fuß: Aluminiumdruckguss einbrennlackiert, Zylinderrohr: Aluprofilrohr eloxiert, Kolbenstange: Stahl hartverchromt, Kolben: Komplettkolben (ST / NBR), Dichtung: NBR / PUR
Temperaturbereich:
-20°C bis max. +80°C
Betriebsdruck:
max. 10 bar
Optional:
FKM-Dichtung (Temperaturbereich -10°C bis max. +150°C, kein Magnetkolben möglich) -V, Edelstahl-Kolbenstange -EK, ATEX-Zulassung Ex II 2GD c T5 T100° -20°C<=Ta<=80°C -X*
Ausführung:
mit Magnetkolben und einstellbarer Endlagendämpfung
*TMedium: -20°C bis max. +50°C, Tamb: -20°C bis max. +60°C (nähere Angaben siehe Bedienungsanleitung)
Technische Daten "ISO 15552-Zylinder, Kolben 125mm, Hub 1.100mm"
| Ausführung: | Standard |
| N: | 110,0 MM |
| k: | 6 MM |
| d: | 46,0 MM |
| Reparatursätze: | XL 125 REP |
| Hub: | 1.100 |
| RT: | M 12 |
| CH: | 27 MM |
| h: | 225 MM |
| b: | 32 MM |
| G: | 65 MM |
| f: | 54 MM |
| A: | M 27 x 2 |
| Kolben Ø: | 125 MM |
| i: | G 1/2" |
| C: | 60 MM |
| m: | 137,5 MM |
