Für diesen Artikel muss ein Preis angefragt werden.
- Artikel-Nr.: LE50.500HK
Werkstoffe: Körper: Aluminium eloxiert, Führungsstangen: Stahl hartverchromt, Abstreifer: NBR,... mehr

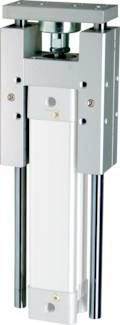

Produktinformationen "Führungseingheit für ISO 15552-Ø 50mm, Hub 500mm"
Werkstoffe:
Körper: Aluminium eloxiert, Führungsstangen: Stahl hartverchromt, Abstreifer: NBR, Lager: Stahl oder Sinterbronze
Temperaturbereich:
-30°C bis max. +100°C
Ausführung:
Bauform H mit Kugelumlaufführung -HK, Bauform H mit Gleitführung -HG, Bauform C mit Gleitführung -CG
*Das angegebene Moment entspricht der max. zulässigen dynamischen Belastung. Bei statischen Belastungen kann dieser Moment mit Faktor 2 multipliziert werden. **Bitte gewünschten Hub angeben.
Körper: Aluminium eloxiert, Führungsstangen: Stahl hartverchromt, Abstreifer: NBR, Lager: Stahl oder Sinterbronze
Temperaturbereich:
-30°C bis max. +100°C
Ausführung:
Bauform H mit Kugelumlaufführung -HK, Bauform H mit Gleitführung -HG, Bauform C mit Gleitführung -CG
*Das angegebene Moment entspricht der max. zulässigen dynamischen Belastung. Bei statischen Belastungen kann dieser Moment mit Faktor 2 multipliziert werden. **Bitte gewünschten Hub angeben.
Technische Daten "Führungseingheit für ISO 15552-Ø 50mm, Hub 500mm"
| Gewicht: | 6 KG |
| Ø I: | 20 MM |
| Z: | 104,0 MM |
| v: | 46,5 MM |
| U: | 85 MM |
| t: | 100,0 MM |
| Ø S / S: | M 8 |
| Q: | 8,5 MM |
| Ø P / P: | 15,0 MM |
| O: | 16 MM |
| Ø N / N: | 9,0 MM |
| L4: | 148,0 MM |
| L2: | 18 MM |
| L1: | 223,0 MM |
| f: | 134 MM |
| Hub: | 500 mm |
| E: | 18,80 MM |
| C: | 70,2 MM |
| A: | 137 MM |
| MA / MB*: | 42 / 38 NM |
| Norm: | ISO 15552 |
| Ausführung: | H mit Kugel- umlaufführung |
| G: | 65 MM |
| für Kolben Ø: | 50 MM |
| L3: | 78 MM |
| d: | 34 MM |
| b: | 70 MM |
| h: | 15 MM |
| CH: | 20 MM |
