Für diesen Artikel muss ein Preis angefragt werden.
- Artikel-Nr.: LE32.750HK
Werkstoffe: Körper: Aluminium eloxiert, Führungsstangen: Stahl hartverchromt, Abstreifer: NBR,... mehr

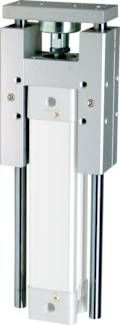

Produktinformationen "Führungseingheit für ISO 15552-Ø 32mm, Hub 750mm"
Werkstoffe:
Körper: Aluminium eloxiert, Führungsstangen: Stahl hartverchromt, Abstreifer: NBR, Lager: Stahl oder Sinterbronze
Temperaturbereich:
-30°C bis max. +100°C
Ausführung:
Bauform H mit Kugelumlaufführung -HK, Bauform H mit Gleitführung -HG, Bauform C mit Gleitführung -CG
*Das angegebene Moment entspricht der max. zulässigen dynamischen Belastung. Bei statischen Belastungen kann dieser Moment mit Faktor 2 multipliziert werden. **Bitte gewünschten Hub angeben.
Körper: Aluminium eloxiert, Führungsstangen: Stahl hartverchromt, Abstreifer: NBR, Lager: Stahl oder Sinterbronze
Temperaturbereich:
-30°C bis max. +100°C
Ausführung:
Bauform H mit Kugelumlaufführung -HK, Bauform H mit Gleitführung -HG, Bauform C mit Gleitführung -CG
*Das angegebene Moment entspricht der max. zulässigen dynamischen Belastung. Bei statischen Belastungen kann dieser Moment mit Faktor 2 multipliziert werden. **Bitte gewünschten Hub angeben.
Technische Daten "Führungseingheit für ISO 15552-Ø 32mm, Hub 750mm"
| Gewicht: | 2,8 KG |
| G: | 45 MM |
| Z: | 74,0 MM |
| v: | 32,5 MM |
| U: | 61 MM |
| t: | 78,0 MM |
| Ø S / S: | M 6 |
| Q: | 6,5 MM |
| Ø P / P: | 11,0 MM |
| Ø N / N: | 6,6 MM |
| L4: | 125,0 MM |
| L3: | 75 MM |
| L1: | 187,0 MM |
| Ø I: | 12 MM |
| f: | 93 MM |
| b: | 49 MM |
| E: | 4,30 MM |
| C: | 51,0 MM |
| MA / MB*: | 16 / 14 NM |
| Norm: | ISO 15552 |
| L2: | 15 MM |
| Ausführung: | H mit Kugel- umlaufführung |
| O: | 12 MM |
| Hub: | 750 MM |
| für Kolben Ø: | 32 MM |
| A: | 97 MM |
| h: | 12 MM |
| d: | 24 MM |
| CH: | 15 MM |
