Für diesen Artikel muss ein Preis angefragt werden.
- Artikel-Nr.: LE25.500HK
Werkstoffe: Körper: Aluminium eloxiert, Führungsstangen: Stahl hartverchromt, Abstreifer: NBR,... mehr

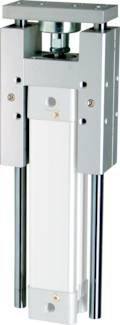

Produktinformationen "Führungseingheit für ISO 6432-Ø 20 & 25mm, Hub 500mm"
Werkstoffe:
Körper: Aluminium eloxiert, Führungsstangen: Stahl hartverchromt, Abstreifer: NBR, Lager: Stahl oder Sinterbronze
Temperaturbereich:
-30°C bis max. +100°C
Ausführung:
Bauform H mit Kugelumlaufführung -HK, Bauform H mit Gleitführung -HG, Bauform C mit Gleitführung -CG
*Das angegebene Moment entspricht der max. zulässigen dynamischen Belastung. Bei statischen Belastungen kann dieser Moment mit Faktor 2 multipliziert werden. **Bitte gewünschten Hub angeben.
Körper: Aluminium eloxiert, Führungsstangen: Stahl hartverchromt, Abstreifer: NBR, Lager: Stahl oder Sinterbronze
Temperaturbereich:
-30°C bis max. +100°C
Ausführung:
Bauform H mit Kugelumlaufführung -HK, Bauform H mit Gleitführung -HG, Bauform C mit Gleitführung -CG
*Das angegebene Moment entspricht der max. zulässigen dynamischen Belastung. Bei statischen Belastungen kann dieser Moment mit Faktor 2 multipliziert werden. **Bitte gewünschten Hub angeben.
Technische Daten "Führungseingheit für ISO 6432-Ø 20 & 25mm, Hub 500mm"
| Gewicht: | 1,5 KG |
| Ø P / P: | 10,0 MM |
| L2: | 15 MM |
| L3: | 58 MM |
| L4: | 108,0 MM |
| m: | 38 MM |
| Ø N / N: | 5,5 MM |
| O: | 9 MM |
| Q: | 7,5 MM |
| k: | M 6 |
| Ø R: | 6,5 MM |
| Ø S / S: | 11 |
| t: | 6,5 MM |
| U: | 38 MM |
| v: | 68,0 MM |
| W: | 32,5 MM |
| X: | 20 MM |
| L1: | 166,0 MM |
| J: | M 5 |
| Hub: | 500 mm |
| für Kolben Ø: | 20 & 25 MM |
| Y: | 23 MM |
| A: | 79 MM |
| b: | 34 MM |
| Z: | 58,0 MM |
| h: | 12 MM |
| f: | 78 MM |
| G: | 32 MM |
| Ø I: | 10 MM |
| Ausführung: | H mit Kugel- umlaufführung |
| Norm: | ISO 6432 |
| MA / MB*: | 11 / 10 NM |
| C: | 37,0 MM |
| d: | 17 MM |
| d1: | 8,5 MM |
| E: | 15,00 MM |
| CH: | 12 MM |
