- Artikel-Nr.: LE16.400HK
Werkstoffe: Körper: Aluminium eloxiert, Führungsstangen: Stahl hartverchromt, Abstreifer: NBR,... mehr

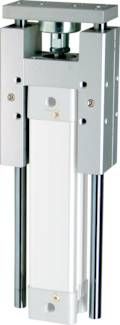

Produktinformationen "Führungseingheit für ISO 6432-Ø 12 & 16mm, Hub 400mm"
Werkstoffe:
Körper: Aluminium eloxiert, Führungsstangen: Stahl hartverchromt, Abstreifer: NBR, Lager: Stahl oder Sinterbronze
Temperaturbereich:
-30°C bis max. +100°C
Ausführung:
Bauform H mit Kugelumlaufführung -HK, Bauform H mit Gleitführung -HG, Bauform C mit Gleitführung -CG
*Das angegebene Moment entspricht der max. zulässigen dynamischen Belastung. Bei statischen Belastungen kann dieser Moment mit Faktor 2 multipliziert werden. **Bitte gewünschten Hub angeben.
Körper: Aluminium eloxiert, Führungsstangen: Stahl hartverchromt, Abstreifer: NBR, Lager: Stahl oder Sinterbronze
Temperaturbereich:
-30°C bis max. +100°C
Ausführung:
Bauform H mit Kugelumlaufführung -HK, Bauform H mit Gleitführung -HG, Bauform C mit Gleitführung -CG
*Das angegebene Moment entspricht der max. zulässigen dynamischen Belastung. Bei statischen Belastungen kann dieser Moment mit Faktor 2 multipliziert werden. **Bitte gewünschten Hub angeben.
Technische Daten "Führungseingheit für ISO 6432-Ø 12 & 16mm, Hub 400mm"
| Hub: | 400 mm |
| Ø S / S: | 9 |
| L4: | 68,0 MM |
| Ø N / N: | 4,5 MM |
| O: | 6 MM |
| Ø P / P: | 8,0 MM |
| Q: | 4,5 MM |
| Ø R: | 5,5 MM |
| t: | 5,5 MM |
| L2: | 13 MM |
| U: | 24 MM |
| v: | 58,0 MM |
| W: | 18,0 MM |
| X: | 18 MM |
| Y: | 22 MM |
| Z: | 49,5 MM |
| L3: | 46 MM |
| L1: | 124,0 MM |
| d: | 12 MM |
| für Kolben Ø: | 12 & 16 MM |
| h: | 10 MM |
| b: | 30 MM |
| A: | 69 MM |
| f: | 66 MM |
| m: | 32 MM |
| G: | 29 MM |
| Ausführung: | H mit Kugel- umlaufführung |
| k: | M 4 |
| Norm: | ISO 6432 |
| MA / MB*: | 9 / 8 NM |
| C: | 30,0 MM |
| d1: | 6,0 MM |
| E: | 8,00 MM |
| Ø I: | 8 MM |
| J: | M 4 |
| CH: | 8 MM |
