Für diesen Artikel muss ein Preis angefragt werden.
- Artikel-Nr.: LE100.500HK
Werkstoffe: Körper: Aluminium eloxiert, Führungsstangen: Stahl hartverchromt, Abstreifer: NBR,... mehr

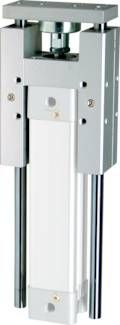

Produktinformationen "Führungseingheit für ISO 15552-Ø 100mm, Hub 500mm"
Werkstoffe:
Körper: Aluminium eloxiert, Führungsstangen: Stahl hartverchromt, Abstreifer: NBR, Lager: Stahl oder Sinterbronze
Temperaturbereich:
-30°C bis max. +100°C
Ausführung:
Bauform H mit Kugelumlaufführung -HK, Bauform H mit Gleitführung -HG, Bauform C mit Gleitführung -CG
*Das angegebene Moment entspricht der max. zulässigen dynamischen Belastung. Bei statischen Belastungen kann dieser Moment mit Faktor 2 multipliziert werden. **Bitte gewünschten Hub angeben.
Körper: Aluminium eloxiert, Führungsstangen: Stahl hartverchromt, Abstreifer: NBR, Lager: Stahl oder Sinterbronze
Temperaturbereich:
-30°C bis max. +100°C
Ausführung:
Bauform H mit Kugelumlaufführung -HK, Bauform H mit Gleitführung -HG, Bauform C mit Gleitführung -CG
*Das angegebene Moment entspricht der max. zulässigen dynamischen Belastung. Bei statischen Belastungen kann dieser Moment mit Faktor 2 multipliziert werden. **Bitte gewünschten Hub angeben.
Technische Daten "Führungseingheit für ISO 15552-Ø 100mm, Hub 500mm"
| Hub: | 500 mm |
| Q: | 11,0 MM |
| v: | 89,0 MM |
| t: | 150,0 MM |
| L4: | 218,0 MM |
| L3: | 128 MM |
| L1: | 290,0 MM |
| f: | 206 MM |
| E: | 30,00 MM |
| C: | 130,5 MM |
| A: | 213 MM |
| CH: | 26 MM |
| Ø S / S: | M 10 |
| Ø P / P: | 18,0 MM |
| h: | 20 MM |
| Ø N / N: | 11,0 MM |
| L2: | 23 MM |
| Ø I: | 25 MM |
| MA / MB*: | 60 / 54 NM |
| Norm: | ISO 15552 |
| Ausführung: | H mit Kugel- umlaufführung |
| d: | 55 MM |
| O: | 20 MM |
| U: | 150 MM |
| für Kolben Ø: | 100 MM |
| G: | 120 MM |
| b: | 130 MM |
| Z: | 173,0 MM |
