- Artikel-Nr.: NDM25.50A
Werkstoffe: Körper: Aluminium eloxiert, Kolbenstange und Feder: 1.4301, Dichtung: NBR... mehr

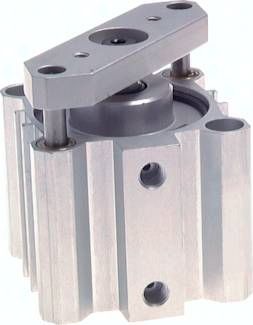

Produktinformationen "Kurzhubzylinder, verdrehgesi-chert, 25,Hub 50mm"
Werkstoffe:
Körper: Aluminium eloxiert, Kolbenstange und Feder: 1.4301, Dichtung: NBR
Temperaturbereich:
-20°C bis max. +80°C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Körper: Aluminium eloxiert, Kolbenstange und Feder: 1.4301, Dichtung: NBR
Temperaturbereich:
-20°C bis max. +80°C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Technische Daten "Kurzhubzylinder, verdrehgesi-chert, 25,Hub 50mm"
Gewicht: | 0,36 KG |
H + Hub: | 39,5 MM |
I4: | 22 MM |
I2: | 28,0 MM |
I1: | 28,0 MM |
t: | 15 MM |
D6: | 11 MM |
D5: | M 4 |
d4: | 9,2 MM |
D3: | 5,8 MM |
H2 + Hub: | 45,0 MM |
H3: | 11,0 MM |
Hub: | 50 mm |
N: | 42,0 MM |
A: | 44,5 MM |
l: | 5,7 MM |
m: | 4,5 MM |
f: | 10,5 MM |
Kolben Ø: | 25 MM |
E: | 24,5 MM |
b: | 40 MM |
G: | G 1/8" |
d: | 10 MM |
H4 + Hub: | 53,0 MM |
