Für diesen Artikel muss ein Preis angefragt werden.
- Artikel-Nr.: NDM25.10A
Werkstoffe: Körper: Aluminium eloxiert, Kolbenstange und Feder: 1.4301, Dichtung: NBR... mehr

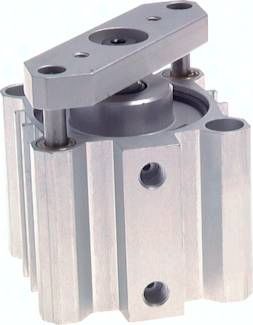

Produktinformationen "Kurzhubzylinder, verdrehgesi-chert, 25,Hub 10mm"
Werkstoffe:
Körper: Aluminium eloxiert, Kolbenstange und Feder: 1.4301, Dichtung: NBR
Temperaturbereich:
-20°C bis max. +80°C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Körper: Aluminium eloxiert, Kolbenstange und Feder: 1.4301, Dichtung: NBR
Temperaturbereich:
-20°C bis max. +80°C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Technische Daten "Kurzhubzylinder, verdrehgesi-chert, 25,Hub 10mm"
| Hub: | 10 mm |
| H + Hub: | 38,5 MM |
| I2: | 28,0 MM |
| I1: | 28,0 MM |
| H4 + Hub: | 52,0 MM |
| t: | 15 MM |
| D6: | 11 MM |
| D5: | M 4 |
| d4: | 9,2 MM |
| D3: | 5,8 MM |
| H2 + Hub: | 44,0 MM |
| H3: | 11,0 MM |
| d: | 10 MM |
| N: | 42,0 MM |
| A: | 44,5 MM |
| l: | 5,7 MM |
| m: | 4,5 MM |
| f: | 10,5 MM |
| Kolben Ø: | 25 MM |
| E: | 24,5 MM |
| b: | 40 MM |
| G: | G 1/8" |
| I4: | 22 MM |
