- Artikel-Nr.: NDM20.25A
Werkstoffe: Körper: Aluminium eloxiert, Kolbenstange und Feder: 1.4301, Dichtung: NBR... mehr

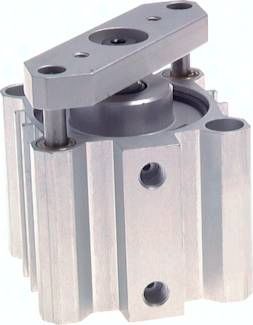

Produktinformationen "Kurzhubzylinder, verdrehgesi-chert, 20,Hub 25mm"
Werkstoffe:
Körper: Aluminium eloxiert, Kolbenstange und Feder: 1.4301, Dichtung: NBR
Temperaturbereich:
-20°C bis max. +80°C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Körper: Aluminium eloxiert, Kolbenstange und Feder: 1.4301, Dichtung: NBR
Temperaturbereich:
-20°C bis max. +80°C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Technische Daten "Kurzhubzylinder, verdrehgesi-chert, 20,Hub 25mm"
Gewicht: | 0,23 KG |
H2 + Hub: | 36,5 MM |
I4: | 20 MM |
I2: | 25,5 MM |
I1: | 25,5 MM |
H4 + Hub: | 44,5 MM |
f: | 9,3 MM |
D6: | 11 MM |
D5: | M 4 |
d4: | 9,2 MM |
D3: | 5,8 MM |
H + Hub: | 32,0 MM |
Hub: | 25 mm |
N: | 38,5 MM |
m: | 5,7 MM |
l: | 5,7 MM |
H3: | 8,0 MM |
A: | 40,0 MM |
E: | 22,0 MM |
Kolben Ø: | 20 MM |
b: | 36 MM |
G: | M 5 |
d: | 10 MM |
t: | 15 MM |
