- Artikel-Nr.: NDM100.25A
Werkstoffe: Körper: Aluminium eloxiert, Kolbenstange und Feder: 1.4301, Dichtung: NBR... mehr

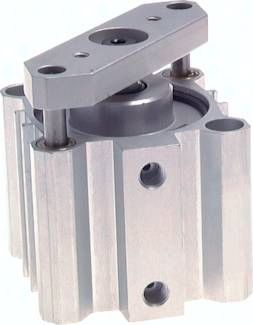

Produktinformationen "Kurzhubzylinder, verdrehgesi-chert, 100,Hub 25mm"
Werkstoffe:
Körper: Aluminium eloxiert, Kolbenstange und Feder: 1.4301, Dichtung: NBR
Temperaturbereich:
-20°C bis max. +80°C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Körper: Aluminium eloxiert, Kolbenstange und Feder: 1.4301, Dichtung: NBR
Temperaturbereich:
-20°C bis max. +80°C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Technische Daten "Kurzhubzylinder, verdrehgesi-chert, 100,Hub 25mm"
Gewicht: | 2,7 KG |
s: | 10,5 MM |
I2: | 103,0 MM |
H4 + Hub: | 90,5 MM |
H2 + Hub: | 76,5 MM |
D6: | 30 MM |
D5: | M 10 |
d4: | 17,2 MM |
D3: | 11,0 MM |
d2: | 56,0 MM |
I1: | 103,0 MM |
H + Hub: | 56,0 MM |
N: | 124,0 MM |
Hub: | 25 mm |
m: | 7,5 MM |
H3: | 16,0 MM |
A: | 131,0 MM |
E: | 69,0 MM |
f: | 17,5 MM |
Kolben Ø: | 100 MM |
t: | 50 MM |
d: | 25 MM |
b: | 124 MM |
l: | 11,0 MM |
G: | G 1/4" |
I4: | 80 MM |
