Für diesen Artikel muss ein Preis angefragt werden.
- Artikel-Nr.: NDM100.20A
Werkstoffe: Körper: Aluminium eloxiert, Kolbenstange und Feder: 1.4301, Dichtung: NBR... mehr

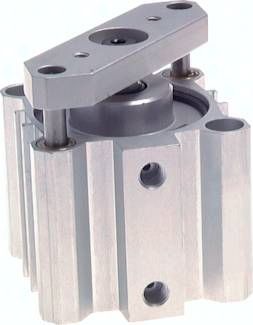

Produktinformationen "Kurzhubzylinder, verdrehgesi-chert, 100,Hub 20mm"
Werkstoffe:
Körper: Aluminium eloxiert, Kolbenstange und Feder: 1.4301, Dichtung: NBR
Temperaturbereich:
-20°C bis max. +80°C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Körper: Aluminium eloxiert, Kolbenstange und Feder: 1.4301, Dichtung: NBR
Temperaturbereich:
-20°C bis max. +80°C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Technische Daten "Kurzhubzylinder, verdrehgesi-chert, 100,Hub 20mm"
| Hub: | 20 mm |
| s: | 10,5 MM |
| I2: | 103,0 MM |
| H4 + Hub: | 90,5 MM |
| H2 + Hub: | 76,5 MM |
| D6: | 30 MM |
| D5: | M 10 |
| d4: | 17,2 MM |
| D3: | 11,0 MM |
| d2: | 56,0 MM |
| I1: | 103,0 MM |
| H + Hub: | 56,0 MM |
| N: | 124,0 MM |
| G: | G 1/4" |
| m: | 7,5 MM |
| H3: | 16,0 MM |
| A: | 131,0 MM |
| E: | 69,0 MM |
| f: | 17,5 MM |
| Kolben Ø: | 100 MM |
| t: | 50 MM |
| d: | 25 MM |
| b: | 124 MM |
| l: | 11,0 MM |
| I4: | 80 MM |
