- Artikel-Nr.: NXC100
Werkstoffe: Aluminium Lieferumfang: 1 Stk. Schwenkbefestigung, inkl. 4 Befestigungsschrauben... mehr
Produktinformationen "Gabelschwenkbefestigung für Kompaktzylinder 100 mm"
Werkstoffe:
Aluminium
Lieferumfang:
1 Stk. Schwenkbefestigung, inkl. 4 Befestigungsschrauben
Aluminium
Lieferumfang:
1 Stk. Schwenkbefestigung, inkl. 4 Befestigungsschrauben

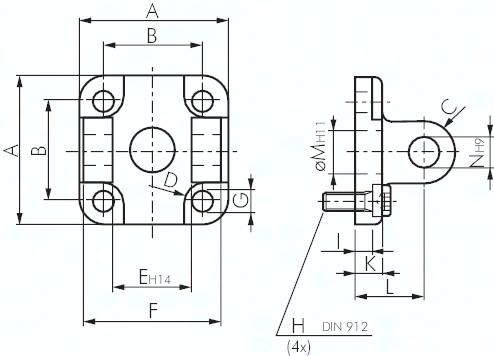

Technische Daten "Gabelschwenkbefestigung für Kompaktzylinder 100 mm"
Gewicht: | 0,7 KG |
b: | 103 MM |
f: | 110 MM |
E: | 60 MM |
l: | 41 MM |
A: | 123 MM |
C: | 20,0 MM |
für Kolben Ø: | 100 MM |
k: | 15 MM |
m: | 28 MM |
G: | 11,0 MM |
h: | M 10 x 30 |
i: | 10,0 MM |
N: | 20 MM |
