- Artikel-Nr.: NXDA80.200
Werkstoffe: Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: Aluminium eloxiert, Kolbenstange:... mehr

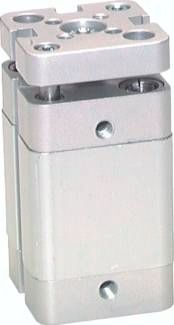

Produktinformationen "Kompaktzylinder, doppeltwir-kend, Kolben 80mm, Hub 200mm"
Werkstoffe:
Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: Aluminium eloxiert, Kolbenstange: 1.4305, Dichtung: Polyurethan
Temperaturbereich:
-30°C bis max. +80°C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Optional:
Kolbenstange mit Außengewinde -AG
Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: Aluminium eloxiert, Kolbenstange: 1.4305, Dichtung: Polyurethan
Temperaturbereich:
-30°C bis max. +80°C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Optional:
Kolbenstange mit Außengewinde -AG
Technische Daten "Kompaktzylinder, doppeltwir-kend, Kolben 80mm, Hub 200mm"
| Hub: | 200 mm |
| U: | 8,5 MM |
| W: | 9,0 MM |
| s: | 46,0 MM |
| Ø K: | 8 MM |
| i: | M 8 |
| Ø G: | 28 MM |
| Ausstattung: | verdrehgesicherte Kolbenstange |
| Z: | 8,0 MM |
| P: | 82 MM |
| O: | 16,00 MM |
| N: | 8,5 MM |
| J: | 56,0 MM |
| Reparatursätze: | NXD 80 REP |
| Ø F: | 13,5 MM |
| Gewicht: | 4,1 KG |
| E: | M 10 |
| Ø D: | 8,5 MM |
| Ø C: | 8 MM |
| l: | 0 MM |
| m: | G 1/8" |
| t: | 17 MM |
| Kolben Ø: | 80 MM |
| R: | 65 MM |
| h: | 14 MM |
| A: | 100 MM |
| Ø B: | 20 MM |
| Y: | 14 MM |
| X: | 3,0 MM |
