Für diesen Artikel muss ein Preis angefragt werden.
- Artikel-Nr.: NXD100.250
Werkstoffe: Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: Aluminium eloxiert, Kolbenstange:... mehr

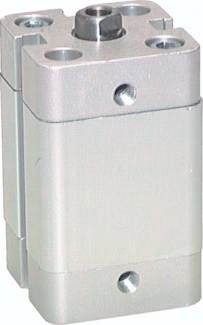

Produktinformationen "Kompaktzylinder, doppeltwir-kend, Kolben 100mm, Hub 250mm"
Werkstoffe:
Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: Aluminium eloxiert, Kolbenstange: 1.4305, Dichtung: Polyurethan
Temperaturbereich:
-30°C bis max. +80°C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Optional:
Kolbenstange mit Außengewinde -AG
Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: Aluminium eloxiert, Kolbenstange: 1.4305, Dichtung: Polyurethan
Temperaturbereich:
-30°C bis max. +80°C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Optional:
Kolbenstange mit Außengewinde -AG
Technische Daten "Kompaktzylinder, doppeltwir-kend, Kolben 100mm, Hub 250mm"
| Hub: | 250 mm |
| U: | 8,5 MM |
| t: | 22 MM |
| Q: | 20 MM |
| P: | 103 MM |
| O: | 19,25 MM |
| N: | 10,5 MM |
| m: | G 1/4" |
| J: | 66,5 MM |
| Reparatursätze: | NXD 100 REP |
| Ø F: | 13,5 MM |
| Gewicht: | 7 KG |
| E: | M 10 |
| Ø D: | 8,5 MM |
| Ø C: | 8 MM |
| l: | 0 MM |
| G1: | M 12 |
| Kolben Ø: | 100 MM |
| Ausstattung: | Standard |
| A: | 124 MM |
| Ø B: | 25 MM |
| Z: | 10,0 MM |
