Für diesen Artikel muss ein Preis angefragt werden.
- Artikel-Nr.: NXA80
Werkstoffe: Stahl verzinkt Lieferumfang: 1 Stk. Befestigungswinkel inkl. 2... mehr
Produktinformationen "Fußbefestigung für Kompakt-zylinder 80 mm"
Werkstoffe:
Stahl verzinkt
Lieferumfang:
1 Stk. Befestigungswinkel inkl. 2 Befestigungsschrauben
*Die Zylinder NXD & NXE Ø 12 bis 25 besitzen nur ein Befestigungsloch. Wir raten daher von einer Verwendung dieser Fußbefestigungen für diese Abmessungen ab.
Stahl verzinkt
Lieferumfang:
1 Stk. Befestigungswinkel inkl. 2 Befestigungsschrauben
*Die Zylinder NXD & NXE Ø 12 bis 25 besitzen nur ein Befestigungsloch. Wir raten daher von einer Verwendung dieser Fußbefestigungen für diese Abmessungen ab.

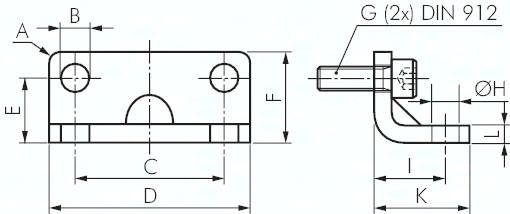

Technische Daten "Fußbefestigung für Kompakt-zylinder 80 mm"
| Gewicht: | 0,38 KG |
| l: | 8 MM |
| d: | 102 MM |
| C: | 82 MM |
| E: | 24,5 MM |
| für Kolben Ø: | 80 MM |
| A: | 5 MM |
| b: | 11,0 MM |
| G: | M 10 x 25 |
| h: | 11,0 MM |
| f: | 36,5 MM |
| i: | 30 MM |
| k: | 42,0 MM |
