- Artikel-Nr.: NXA20
Werkstoffe: Stahl verzinkt Lieferumfang: 1 Stk. Befestigungswinkel inkl. 2... mehr
Produktinformationen "Fußbefestigung für Kompakt-zylinder 20 mm"
Werkstoffe:
Stahl verzinkt
Lieferumfang:
1 Stk. Befestigungswinkel inkl. 2 Befestigungsschrauben
*Die Zylinder NXD & NXE Ø 12 bis 25 besitzen nur ein Befestigungsloch. Wir raten daher von einer Verwendung dieser Fußbefestigungen für diese Abmessungen ab.
Stahl verzinkt
Lieferumfang:
1 Stk. Befestigungswinkel inkl. 2 Befestigungsschrauben
*Die Zylinder NXD & NXE Ø 12 bis 25 besitzen nur ein Befestigungsloch. Wir raten daher von einer Verwendung dieser Fußbefestigungen für diese Abmessungen ab.

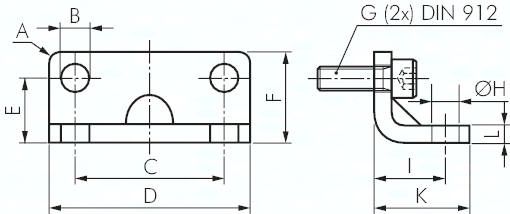

Technische Daten "Fußbefestigung für Kompakt-zylinder 20 mm"
Gewicht: | 0,036 KG |
l: | 4 MM |
f: | 22,0 MM |
d: | 36 MM |
C: | 22 MM |
A: | 2 MM |
für Kolben Ø: | 20* MM |
b: | 5,4 MM |
E: | 16,0 MM |
G: | M 5 x 20 |
h: | 6,6 MM |
i: | 16 MM |
k: | 22,0 MM |
