- Artikel-Nr.: NXB50
Werkstoffe: Stahl verzinkt Lieferumfang: 1 Stk. Flanschplatte inkl. 4 Befestigungsschrauben... mehr
Produktinformationen "Flanschbefestigung f. Kompakt-zylinder 50 mm"
Werkstoffe:
Stahl verzinkt
Lieferumfang:
1 Stk. Flanschplatte inkl. 4 Befestigungsschrauben
Stahl verzinkt
Lieferumfang:
1 Stk. Flanschplatte inkl. 4 Befestigungsschrauben

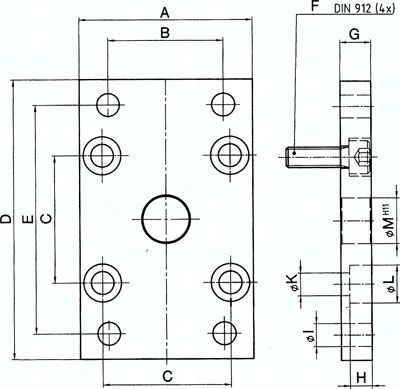

Technische Daten "Flanschbefestigung f. Kompakt-zylinder 50 mm"
Gewicht: | 0,6 KG |
A: | 68 MM |
b: | 45 MM |
l: | 15 MM |
d: | 110 MM |
C: | 50 MM |
m: | 18 MM |
G: | 12 MM |
für Kolben Ø: | 50 MM |
E: | 90 MM |
i: | 9,0 MM |
f: | M 8 x 25 |
h: | 8,6 MM |
k: | 9,0 MM |
