- Artikel-Nr.: NXB40
Werkstoffe: Stahl verzinkt Lieferumfang: 1 Stk. Flanschplatte inkl. 4 Befestigungsschrauben... mehr
Produktinformationen "Flanschbefestigung f. Kompakt-zylinder 40 mm"
Werkstoffe:
Stahl verzinkt
Lieferumfang:
1 Stk. Flanschplatte inkl. 4 Befestigungsschrauben
Stahl verzinkt
Lieferumfang:
1 Stk. Flanschplatte inkl. 4 Befestigungsschrauben

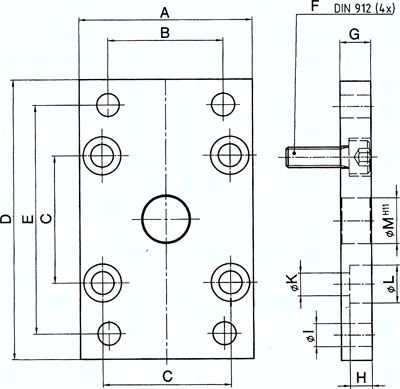

Technische Daten "Flanschbefestigung f. Kompakt-zylinder 40 mm"
Gewicht: | 0,42 KG |
A: | 60 MM |
b: | 36 MM |
l: | 11 MM |
d: | 102 MM |
C: | 42 MM |
für Kolben Ø: | 40 MM |
G: | 10 MM |
f: | M 6 x 20 |
h: | 6,4 MM |
k: | 6,6 MM |
m: | 14 MM |
E: | 82 MM |
i: | 9,0 MM |
