- Artikel-Nr.: NXB100
Werkstoffe: Stahl verzinkt Lieferumfang: 1 Stk. Flanschplatte inkl. 4 Befestigungsschrauben... mehr
Produktinformationen "Flanschbefestigung f. Kompakt-zylinder 100 mm"
Werkstoffe:
Stahl verzinkt
Lieferumfang:
1 Stk. Flanschplatte inkl. 4 Befestigungsschrauben
Stahl verzinkt
Lieferumfang:
1 Stk. Flanschplatte inkl. 4 Befestigungsschrauben

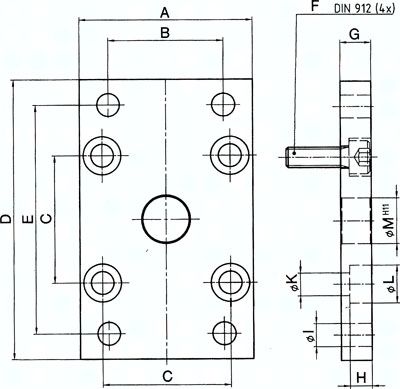

Technische Daten "Flanschbefestigung f. Kompakt-zylinder 100 mm"
Gewicht: | 2,6 KG |
G: | 15 MM |
C: | 103 MM |
l: | 18 MM |
b: | 75 MM |
für Kolben Ø: | 100 MM |
m: | 28 MM |
h: | 10,6 MM |
k: | 11,0 MM |
A: | 128 MM |
d: | 190 MM |
E: | 163 MM |
f: | M 10 x 30 |
i: | 14,0 MM |
