Für diesen Artikel muss ein Preis angefragt werden.
- Artikel-Nr.: NAEE100.15-AG
Werkstoffe: Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl... mehr

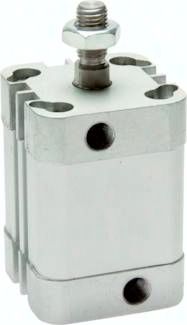

Produktinformationen "ISO 21287-Zylinder, einfachw., Kolben 100mm, Hub 15mm"
Werkstoffe:
Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl (Ø 32 - 100: Stahl hartverchromt), Dichtung: NBR / Polyurethan
Temperaturbereich:
-20°C bis max. +80°C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Optional:
Kolbenstange mit Außengewinde -AG
Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl (Ø 32 - 100: Stahl hartverchromt), Dichtung: NBR / Polyurethan
Temperaturbereich:
-20°C bis max. +80°C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Optional:
Kolbenstange mit Außengewinde -AG
Technische Daten "ISO 21287-Zylinder, einfachw., Kolben 100mm, Hub 15mm"
| Hub: | 15 mm |
| CH: | 21 MM |
| Ausführung: | Kolbenstange mit Außengewinde, in Ruhestellung ausgefahren |
| ZC: | 46,0 MM |
| ZB: | 77 MM |
| ZA: | 67 MM |
| TG: | 89,0 MM |
| s: | 20,0 MM |
| E: | 114,5 MM |
| BG: | 21,0 MM |
| G: | G 1/8" |
| KK: | M 16 x 1,5 |
| AK: | 28 MM |
| WH: | 10 MM |
| LA: | 5,0 MM |
| Kolben Ø: | 100 MM |
| RT: | M 10 |
| b: | 12 MM |
| A: | 25 MM |
| Reparatursätze: | NAE 100 REP |
