Für diesen Artikel muss ein Preis angefragt werden.
- Artikel-Nr.: LZFF63.2000
Bauart: kolbenstangenloser Zylinder mit direkter Kraftabnahme durch den Rohrschlitz auf die... mehr

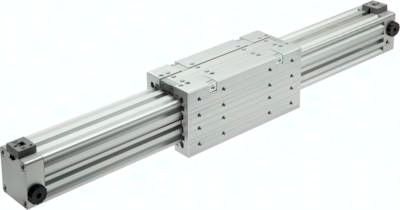

Produktinformationen "Kolbenstangenloser Zylinder, Kolben Ø 63 mm, Hub 2000 mm"
Bauart:
kolbenstangenloser Zylinder mit direkter Kraftabnahme durch den Rohrschlitz auf die Kraftbrücke, beiderseits einstellbare Endlagendämpfung, austauschbar mit vielen anderen Herstellern
Werkstoffe:
Zylinderohr, Zylinderköpfe und Mitnehmer: Aluminium eloxiert, Dichtungen: NBR / PUR, Abdeckband: Edelstahl
Temperaturbereich:
-20°C bis max. +80°C
Betriebsdruck:
2 - 8 bar
Medien:
gefilterte und leicht geölte oder ungeölte Druckluft
Hublänge:
beliebig bis 6.000 mm, darüber auf Anfrage
Einbaulage:
beliebig, jedoch vorzugsweise Kraftbrücke nach unten um Verschmutzung zu vermeiden
Druckluftanschluss:
beidseitig (jederzeit durch Entfernen von Verschlussstopfen zu einseitig oder unten bzw. Kombinationen daraus umbaubar)
Ausführung:
mit Magnetkolben
**bitte Wunschhub angeben
kolbenstangenloser Zylinder mit direkter Kraftabnahme durch den Rohrschlitz auf die Kraftbrücke, beiderseits einstellbare Endlagendämpfung, austauschbar mit vielen anderen Herstellern
Werkstoffe:
Zylinderohr, Zylinderköpfe und Mitnehmer: Aluminium eloxiert, Dichtungen: NBR / PUR, Abdeckband: Edelstahl
Temperaturbereich:
-20°C bis max. +80°C
Betriebsdruck:
2 - 8 bar
Medien:
gefilterte und leicht geölte oder ungeölte Druckluft
Hublänge:
beliebig bis 6.000 mm, darüber auf Anfrage
Einbaulage:
beliebig, jedoch vorzugsweise Kraftbrücke nach unten um Verschmutzung zu vermeiden
Druckluftanschluss:
beidseitig (jederzeit durch Entfernen von Verschlussstopfen zu einseitig oder unten bzw. Kombinationen daraus umbaubar)
Ausführung:
mit Magnetkolben
**bitte Wunschhub angeben
Technische Daten "Kolbenstangenloser Zylinder, Kolben Ø 63 mm, Hub 2000 mm"
| b: | 105 MM |
| E1: | 153 MM |
| WF: | 134 MM |
| W: | 113,5 MM |
| U: | 93 MM |
| s: | 78,0 MM |
| OP: | 8,8 MM |
| O: | 9,0 MM |
| N x tief: | M 8 x 15 |
| MF: | 136 MM |
| J: | 8,0 MM |
| G: | 140 MM |
| F1: | 100 MM |
| f: | 280 MM |
| E: | 333 MM |
| Kolben Ø: | 63 MM |
| D x tief: | G 3/8" x 12 |
| AM: | 40 MM |
| AF1: | 70 MM |
| AF: | 230 MM |
| A1: | 125,0 MM |
| A: | 215 MM |
| Reparatursätze (Dämpfungsring und Nutring): | LZ 63 REP |
| Reparatursätze (enthalten alle Verschleißteile): | LZ 63/2500 REP |
| T x tief: | M 8 x 12 |
| Ausführung: | Standardzylinder mit doppelter Gleitführung für große Lasten |
| Hub: | 2000 MM |
| m: | 54,0 MM |
| Dämpfungsweg: | 49 MM |
