Für diesen Artikel muss ein Preis angefragt werden.
- Artikel-Nr.: LZFF40.2000
Bauart: kolbenstangenloser Zylinder mit direkter Kraftabnahme durch den Rohrschlitz auf die... mehr

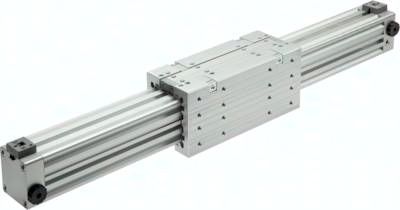

Produktinformationen "Kolbenstangenloser Zylinder, Kolben Ø 40 mm, Hub 2000 mm"
Bauart:
kolbenstangenloser Zylinder mit direkter Kraftabnahme durch den Rohrschlitz auf die Kraftbrücke, beiderseits einstellbare Endlagendämpfung, austauschbar mit vielen anderen Herstellern
Werkstoffe:
Zylinderohr, Zylinderköpfe und Mitnehmer: Aluminium eloxiert, Dichtungen: NBR / PUR, Abdeckband: Edelstahl
Temperaturbereich:
-20°C bis max. +80°C
Betriebsdruck:
2 - 8 bar
Medien:
gefilterte und leicht geölte oder ungeölte Druckluft
Hublänge:
beliebig bis 6.000 mm, darüber auf Anfrage
Einbaulage:
beliebig, jedoch vorzugsweise Kraftbrücke nach unten um Verschmutzung zu vermeiden
Druckluftanschluss:
beidseitig (jederzeit durch Entfernen von Verschlussstopfen zu einseitig oder unten bzw. Kombinationen daraus umbaubar)
Ausführung:
mit Magnetkolben
**bitte Wunschhub angeben
kolbenstangenloser Zylinder mit direkter Kraftabnahme durch den Rohrschlitz auf die Kraftbrücke, beiderseits einstellbare Endlagendämpfung, austauschbar mit vielen anderen Herstellern
Werkstoffe:
Zylinderohr, Zylinderköpfe und Mitnehmer: Aluminium eloxiert, Dichtungen: NBR / PUR, Abdeckband: Edelstahl
Temperaturbereich:
-20°C bis max. +80°C
Betriebsdruck:
2 - 8 bar
Medien:
gefilterte und leicht geölte oder ungeölte Druckluft
Hublänge:
beliebig bis 6.000 mm, darüber auf Anfrage
Einbaulage:
beliebig, jedoch vorzugsweise Kraftbrücke nach unten um Verschmutzung zu vermeiden
Druckluftanschluss:
beidseitig (jederzeit durch Entfernen von Verschlussstopfen zu einseitig oder unten bzw. Kombinationen daraus umbaubar)
Ausführung:
mit Magnetkolben
**bitte Wunschhub angeben
Technische Daten "Kolbenstangenloser Zylinder, Kolben Ø 40 mm, Hub 2000 mm"
| b: | 70 MM |
| D x tief: | G 1/4" x 12 |
| WF: | 95 MM |
| W: | 79,0 MM |
| T x tief: | M 6 x 12 |
| s: | 51,0 MM |
| OP: | 6,8 MM |
| O: | 7,0 MM |
| N x tief: | M 6 x 10 |
| MF: | 97 MM |
| G: | 90 MM |
| F1: | 70 MM |
| E1: | 110 MM |
| E: | 220 MM |
| AM: | 22 MM |
| A: | 150 MM |
| AF1: | 50 MM |
| AF: | 140 MM |
| A1: | 95,0 MM |
| Reparatursätze (Dämpfungsring und Nutring): | LZ 40 REP |
| Reparatursätze (enthalten alle Verschleißteile): | LZ 40/2500 REP |
| Ausführung: | Standardzylinder mit doppelter Gleitführung für große Lasten |
| Hub: | 2000 MM |
| J: | 5,0 MM |
| f: | 180 MM |
| U: | 63 MM |
| Kolben Ø: | 40 MM |
| m: | 33,0 MM |
| Dämpfungsweg: | 34 MM |
