Für diesen Artikel muss ein Preis angefragt werden.
- Artikel-Nr.: LZFF25.2000
Bauart: kolbenstangenloser Zylinder mit direkter Kraftabnahme durch den Rohrschlitz auf die... mehr

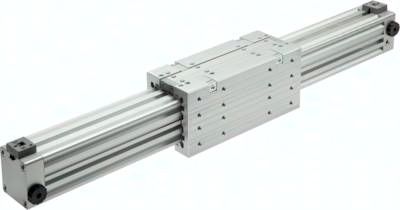

Produktinformationen "Kolbenstangenloser Zylinder, Kolben Ø 25 mm, Hub 2000 mm"
Bauart:
kolbenstangenloser Zylinder mit direkter Kraftabnahme durch den Rohrschlitz auf die Kraftbrücke, beiderseits einstellbare Endlagendämpfung, austauschbar mit vielen anderen Herstellern
Werkstoffe:
Zylinderohr, Zylinderköpfe und Mitnehmer: Aluminium eloxiert, Dichtungen: NBR / PUR, Abdeckband: Edelstahl
Temperaturbereich:
-20°C bis max. +80°C
Betriebsdruck:
2 - 8 bar
Medien:
gefilterte und leicht geölte oder ungeölte Druckluft
Hublänge:
beliebig bis 6.000 mm, darüber auf Anfrage
Einbaulage:
beliebig, jedoch vorzugsweise Kraftbrücke nach unten um Verschmutzung zu vermeiden
Druckluftanschluss:
beidseitig (jederzeit durch Entfernen von Verschlussstopfen zu einseitig oder unten bzw. Kombinationen daraus umbaubar)
Ausführung:
mit Magnetkolben
**bitte Wunschhub angeben
kolbenstangenloser Zylinder mit direkter Kraftabnahme durch den Rohrschlitz auf die Kraftbrücke, beiderseits einstellbare Endlagendämpfung, austauschbar mit vielen anderen Herstellern
Werkstoffe:
Zylinderohr, Zylinderköpfe und Mitnehmer: Aluminium eloxiert, Dichtungen: NBR / PUR, Abdeckband: Edelstahl
Temperaturbereich:
-20°C bis max. +80°C
Betriebsdruck:
2 - 8 bar
Medien:
gefilterte und leicht geölte oder ungeölte Druckluft
Hublänge:
beliebig bis 6.000 mm, darüber auf Anfrage
Einbaulage:
beliebig, jedoch vorzugsweise Kraftbrücke nach unten um Verschmutzung zu vermeiden
Druckluftanschluss:
beidseitig (jederzeit durch Entfernen von Verschlussstopfen zu einseitig oder unten bzw. Kombinationen daraus umbaubar)
Ausführung:
mit Magnetkolben
**bitte Wunschhub angeben
Technische Daten "Kolbenstangenloser Zylinder, Kolben Ø 25 mm, Hub 2000 mm"
| b: | 45 MM |
| F1: | 35 MM |
| WF: | 64 MM |
| W: | 53,0 MM |
| U: | 42 MM |
| T x tief: | M 4 x 9 |
| s: | 33,0 MM |
| OP: | 4,4 MM |
| O: | 4,5 MM |
| N x tief: | M 4 x 7 |
| MF: | 66 MM |
| m: | 20,0 MM |
| J: | 3,5 MM |
| G: | 50 MM |
| f: | 100 MM |
| A: | 100 MM |
| E1: | 66 MM |
| E: | 131 MM |
| D x tief: | G 1/8" x 8 |
| AM: | 13 MM |
| AF1: | 19 MM |
| AF: | 70 MM |
| A1: | 67,5 MM |
| Reparatursätze (Dämpfungsring und Nutring): | LZ 25 REP |
| Reparatursätze (enthalten alle Verschleißteile): | LZ 25/2500 REP |
| Ausführung: | Standardzylinder mit doppelter Gleitführung für große Lasten |
| Hub: | 2000 MM |
| Kolben Ø: | 25 MM |
| Dämpfungsweg: | 18 MM |
