Für diesen Artikel muss ein Preis angefragt werden.
- Artikel-Nr.: LZ18.600
Bauart: kolbenstangenloser Zylinder mit direkter Kraftabnahme durch den Rohrschlitz auf die... mehr

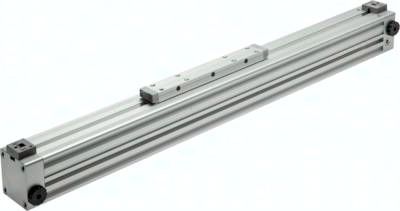

Produktinformationen "Kolbenstangenloser Zylinder, Kolben Ø 18 mm, Hub 600 mm"
Bauart:
kolbenstangenloser Zylinder mit direkter Kraftabnahme durch den Rohrschlitz auf die Kraftbrücke, beiderseits einstellbare Endlagendämpfung, austauschbar mit vielen anderen Herstellern
Werkstoffe:
Zylinderohr, Zylinderköpfe und Mitnehmer: Aluminium eloxiert, Dichtungen: NBR / PUR, Abdeckband: Edelstahl
Temperaturbereich:
-20°C bis max. +80°C
Betriebsdruck:
2 - 8 bar
Medien:
gefilterte und leicht geölte oder ungeölte Druckluft
Hublänge:
beliebig bis 6.000 mm, darüber auf Anfrage
Einbaulage:
beliebig, jedoch vorzugsweise Kraftbrücke nach unten um Verschmutzung zu vermeiden
Druckluftanschluss:
beidseitig (jederzeit durch Entfernen von Verschlussstopfen zu einseitig oder unten bzw. Kombinationen daraus umbaubar)
Ausführung:
mit Magnetkolben
**bitte Wunschhub angeben
kolbenstangenloser Zylinder mit direkter Kraftabnahme durch den Rohrschlitz auf die Kraftbrücke, beiderseits einstellbare Endlagendämpfung, austauschbar mit vielen anderen Herstellern
Werkstoffe:
Zylinderohr, Zylinderköpfe und Mitnehmer: Aluminium eloxiert, Dichtungen: NBR / PUR, Abdeckband: Edelstahl
Temperaturbereich:
-20°C bis max. +80°C
Betriebsdruck:
2 - 8 bar
Medien:
gefilterte und leicht geölte oder ungeölte Druckluft
Hublänge:
beliebig bis 6.000 mm, darüber auf Anfrage
Einbaulage:
beliebig, jedoch vorzugsweise Kraftbrücke nach unten um Verschmutzung zu vermeiden
Druckluftanschluss:
beidseitig (jederzeit durch Entfernen von Verschlussstopfen zu einseitig oder unten bzw. Kombinationen daraus umbaubar)
Ausführung:
mit Magnetkolben
**bitte Wunschhub angeben
Technische Daten "Kolbenstangenloser Zylinder, Kolben Ø 18 mm, Hub 600 mm"
| Hub: | 600 mm |
| E1: | 58 MM |
| WF: | 48 MM |
| W: | 39,0 MM |
| U: | 30 MM |
| T x tief: | M 3 x 7 |
| s: | 23,5 MM |
| OP: | 3,4 MM |
| N x tief: | M 3 x 7 |
| MF: | 50 MM |
| m: | 15,5 MM |
| J: | 3,0 MM |
| F1: | 30 MM |
| f: | 75 MM |
| E: | 103 MM |
| Gewicht: | 1,3 KG |
| D x tief: | M 5 x 6 |
| AM: | 10 MM |
| AF1: | 15 MM |
| AF: | 50 MM |
| A1: | 57,5 MM |
| Reparatursätze (Dämpfungsring und Nutring): | LZ 18 REP |
| Reparatursätze (enthalten alle Verschleißteile): | LZ 18/2500 REP |
| Kolben Ø: | 18 MM |
| Ausführung: | Standardzylinder (LZ) |
| O: | 3,5 MM |
| A: | 80 MM |
| b: | 35 MM |
| Dämpfungsweg: | 15 MM |
