- Artikel-Nr.: LZ25PBB
Anwendung: Die Pendelbrücke wird dort eingesetzt, wo der kolbenstangenlose Zylinder in... mehr
Produktinformationen "Pendelbrücke (breit) f. 25mm kolbenstangenlosen Zylinder"
Anwendung:
Die Pendelbrücke wird dort eingesetzt, wo der kolbenstangenlose Zylinder in Verbindung mit einer externen Führung eingesetzt wird. Die Pendelbrücke verhindert Verspannungen durch Fluchtungsungenauigkeiten (Flexokupplung).
Die Pendelbrücke wird dort eingesetzt, wo der kolbenstangenlose Zylinder in Verbindung mit einer externen Führung eingesetzt wird. Die Pendelbrücke verhindert Verspannungen durch Fluchtungsungenauigkeiten (Flexokupplung).

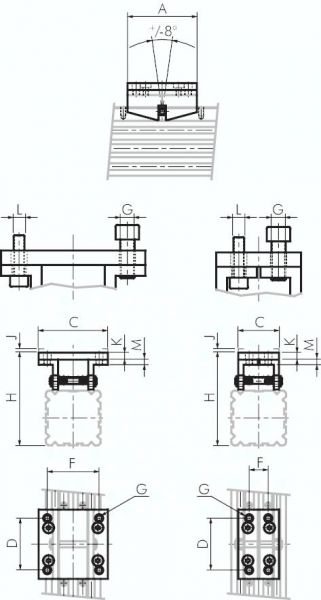

Technische Daten "Pendelbrücke (breit) f. 25mm kolbenstangenlosen Zylinder"
G: | M 5 |
Gewicht: | 0,075 KG |
A: | 60 MM |
d: | 40 MM |
f: | 38 MM |
für Kolben Ø: | 25 MM |
k: | 4 MM |
J: | 3,0 MM |
C: | 50,0 MM |
m: | 4 MM |
l: | M 4 |
h: | 70,0 MM |
Bauform: | breit |
