- Artikel-Nr.: LZ18PBS
Anwendung: Die Pendelbrücke wird dort eingesetzt, wo der kolbenstangenlose Zylinder in... mehr
Produktinformationen "Pendelbrücke (schmal) f. 18mm kolbenstangenlosen Zylinder"
Anwendung:
Die Pendelbrücke wird dort eingesetzt, wo der kolbenstangenlose Zylinder in Verbindung mit einer externen Führung eingesetzt wird. Die Pendelbrücke verhindert Verspannungen durch Fluchtungsungenauigkeiten (Flexokupplung).
Die Pendelbrücke wird dort eingesetzt, wo der kolbenstangenlose Zylinder in Verbindung mit einer externen Führung eingesetzt wird. Die Pendelbrücke verhindert Verspannungen durch Fluchtungsungenauigkeiten (Flexokupplung).

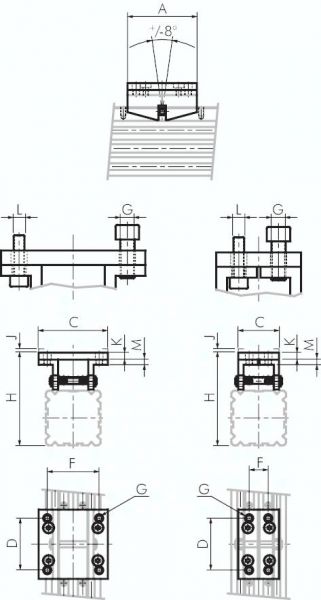

Technische Daten "Pendelbrücke (schmal) f. 18mm kolbenstangenlosen Zylinder"
G: | M 5 |
Gewicht: | 0,044 KG |
A: | 50 MM |
d: | 30 MM |
h: | 54,0 MM |
f: | 9 MM |
k: | 4 MM |
für Kolben Ø: | 18 MM |
Bauform: | schmal |
C: | 25,5 MM |
J: | 2,5 MM |
m: | 4 MM |
l: | M 4 |
