- Artikel-Nr.: LZK18.100
Bauart: kolbenstangenloser Zylinder mit direkter Kraftabnahme durch den Rohrschlitz auf die... mehr

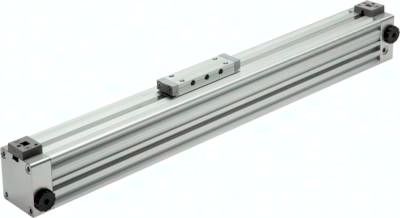

Produktinformationen "Kolbenstangenloser Zylinder, Kolben Ø 18 mm, Hub 100 mm"
Bauart:
kolbenstangenloser Zylinder mit direkter Kraftabnahme durch den Rohrschlitz auf die Kraftbrücke, beiderseits einstellbare Endlagendämpfung, extrem kurze Bauform
Werkstoffe:
Zylinderohr, Zylinderköpfe und Mitnehmer: Aluminium eloxiert, Dichtungen: NBR / PUR, Abdeckband: Edelstahl
Temperaturbereich:
-20°C bis max. +80°C
Betriebsdruck:
2 - 8 bar
Medien:
gefilterte und leicht geölte oder ungeölte Druckluft
Hublänge:
beliebig bis 6.000 mm, darüber auf Anfrage
Einbaulage:
beliebig, jedoch vorzugsweise Kraftbrücke nach unten um Verschmutzung zu vermeiden
Druckluftanschluss:
beidseitig (jederzeit durch Entfernen von Verschlussstopfen zu einseitig oder unten bzw. Kombinationen daraus umbaubar)
Ausführung:
mit Magnetkolben
Vorteile:
- baut bis zu 42% kürzer als Standardbaureihe,
- platzsparend auch gegenüber kurzhubigen Standardzylindern mit Kolbenstange,
- kürzere Gesamteinbaulänge,
- kostengünstige Kompaktbauweise
kolbenstangenloser Zylinder mit direkter Kraftabnahme durch den Rohrschlitz auf die Kraftbrücke, beiderseits einstellbare Endlagendämpfung, extrem kurze Bauform
Werkstoffe:
Zylinderohr, Zylinderköpfe und Mitnehmer: Aluminium eloxiert, Dichtungen: NBR / PUR, Abdeckband: Edelstahl
Temperaturbereich:
-20°C bis max. +80°C
Betriebsdruck:
2 - 8 bar
Medien:
gefilterte und leicht geölte oder ungeölte Druckluft
Hublänge:
beliebig bis 6.000 mm, darüber auf Anfrage
Einbaulage:
beliebig, jedoch vorzugsweise Kraftbrücke nach unten um Verschmutzung zu vermeiden
Druckluftanschluss:
beidseitig (jederzeit durch Entfernen von Verschlussstopfen zu einseitig oder unten bzw. Kombinationen daraus umbaubar)
Ausführung:
mit Magnetkolben
Vorteile:
- baut bis zu 42% kürzer als Standardbaureihe,
- platzsparend auch gegenüber kurzhubigen Standardzylindern mit Kolbenstange,
- kürzere Gesamteinbaulänge,
- kostengünstige Kompaktbauweise
Technische Daten "Kolbenstangenloser Zylinder, Kolben Ø 18 mm, Hub 100 mm"
Hub: | 100 mm |
F1: | 30 MM |
Dämpfungsweg: | 15 MM |
WF: | 48 MM |
W: | 39,0 MM |
U: | 30 MM |
T x tief: | M 3 x 7 |
s: | 23,5 MM |
OP: | 3,4 MM |
N x tief: | M 3 x 7 |
MF: | 50 MM |
m: | 15,5 MM |
J: | 3,0 MM |
f: | 75 MM |
b: | 35 MM |
E1: | 58 MM |
E: | 103 MM |
D x tief: | M 5 x 6 |
AM: | 10 MM |
AF1: | 15 MM |
AF: | 50 MM |
A1: | 57,5 MM |
Reparatursätze (Dämpfungsring und Nutring): | LZ 18 REP |
Reparatursätze (enthalten alle Verschleißteile): | LZ 18/2500 REP |
Kolben Ø: | 18 MM |
O: | 3,5 MM |
A: | 80 MM |
Ausführung: | Kurzzylinder (LZK) |
