Für diesen Artikel muss ein Preis angefragt werden.
- Artikel-Nr.: LZ63ASV
Anwendung: je nach Anwendungsfall kann zwischen einem festen oder einem verstellbaren Anschlag... mehr
Produktinformationen "Anschlag (verstellbar) für 63 mm Führungszylinder"
Anwendung:
je nach Anwendungsfall kann zwischen einem festen oder einem verstellbaren Anschlag gewählt werden. Der verstellbare Anschlag kann frei auf dem Zylinderrohr verschoben werden. Jeder Anschlag ist mit einer Anschlagschraube sowie mit einem Innengewinde für die Aufnahme eines Stoßdämpfers versehen. Anschläge können nur für Führungszylinder LZF, LZKF verwendet werden.
je nach Anwendungsfall kann zwischen einem festen oder einem verstellbaren Anschlag gewählt werden. Der verstellbare Anschlag kann frei auf dem Zylinderrohr verschoben werden. Jeder Anschlag ist mit einer Anschlagschraube sowie mit einem Innengewinde für die Aufnahme eines Stoßdämpfers versehen. Anschläge können nur für Führungszylinder LZF, LZKF verwendet werden.

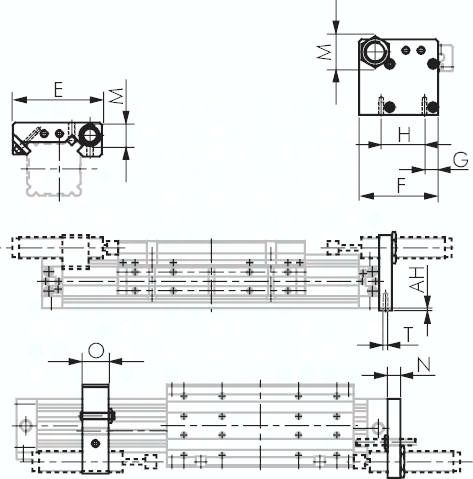

Technische Daten "Anschlag (verstellbar) für 63 mm Führungszylinder"
| Gewicht: | 0,47 KG |
| für Kolben Ø: | 63 MM |
| m: | M 25 x 1,5 |
| N: | 15 MM |
| passender Stoßdämpfer: | MA 600 EUM |
| T x tief: | M 8 x 20 |
| AH: | 4,5 MM |
| E: | 140 MM |
| f: | 118,5 MM |
| G: | 20,0 MM |
| h: | 78,0 MM |
| O: | 40 MM |
| Ausführung: | verstellbar |
