- Artikel-Nr.: LZ18AS
Anwendung: je nach Anwendungsfall kann zwischen einem festen oder einem verstellbaren Anschlag... mehr
Produktinformationen "Anschlag (fest) für 18 mm Führungszylinder"
Anwendung:
je nach Anwendungsfall kann zwischen einem festen oder einem verstellbaren Anschlag gewählt werden. Der verstellbare Anschlag kann frei auf dem Zylinderrohr verschoben werden. Jeder Anschlag ist mit einer Anschlagschraube sowie mit einem Innengewinde für die Aufnahme eines Stoßdämpfers versehen. Anschläge können nur für Führungszylinder LZF, LZKF verwendet werden.
je nach Anwendungsfall kann zwischen einem festen oder einem verstellbaren Anschlag gewählt werden. Der verstellbare Anschlag kann frei auf dem Zylinderrohr verschoben werden. Jeder Anschlag ist mit einer Anschlagschraube sowie mit einem Innengewinde für die Aufnahme eines Stoßdämpfers versehen. Anschläge können nur für Führungszylinder LZF, LZKF verwendet werden.

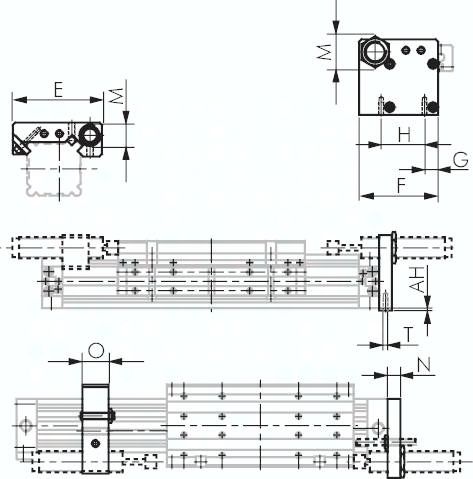

Technische Daten "Anschlag (fest) für 18 mm Führungszylinder"
Gewicht: | 0,05 KG |
h: | 23,5 MM |
Ausführung: | fest |
für Kolben Ø: | 18 MM |
AH: | 2,0 MM |
E: | 57 MM |
f: | 43,5 MM |
G: | 8,0 MM |
m: | M 14 x 1,5 |
N: | 8 MM |
O: | 15 MM |
T x tief: | M 3 x 10 |
passender Stoßdämpfer: | MA 150 EUM |
