- Artikel-Nr.: ZDRA6.1000
Werkstoffe: Körper: Aluminium eloxiert, Schwenklager und Außenschraube: Stahl verzinkt... mehr

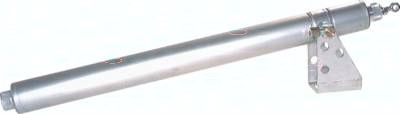

Produktinformationen "Doppeltwirkender Zylinder für RWA-Lichtkuppeln 1.000 mm Hub"
Werkstoffe:
Körper: Aluminium eloxiert, Schwenklager und Außenschraube: Stahl verzinkt
Temperaturbereich:
bis max. +100°C (mit Sonderdichtung bis max. +140°C)
Betriebsdruck:
bis 30 bar
Verwendung:
Zur Betätigung von RWA-Anlagen wie Dachklappen, Lichtkuppeln, Dachflächenfenster, Lamellen, Klapp-, Kipp- und Drehflügelfenstern.
Besonderheit:
Die Zylinder sind mit mechanischer Verriegelung in beiden Endlagen ausgestattet. Somit bleibt die jeweilige Position auch bei Ausfall der Druckluft erhalten. Die Verriegelung kann durch Handnotbetötigung auch ohne Druckluft aufgehoben werden.
Zylinderkräfte: 6 bar: 361 N - 10 bar: 602 N - 15 bar: 903 N - 20 bar: 1204 N - 25 bar: 1505 N - 30 bar: 1806 N
*RWA-Anlagen dürfen nur mit Kupferrohren oder anderen nicht brennbaren Leitungen angeschlossen werden.
Körper: Aluminium eloxiert, Schwenklager und Außenschraube: Stahl verzinkt
Temperaturbereich:
bis max. +100°C (mit Sonderdichtung bis max. +140°C)
Betriebsdruck:
bis 30 bar
Verwendung:
Zur Betätigung von RWA-Anlagen wie Dachklappen, Lichtkuppeln, Dachflächenfenster, Lamellen, Klapp-, Kipp- und Drehflügelfenstern.
Besonderheit:
Die Zylinder sind mit mechanischer Verriegelung in beiden Endlagen ausgestattet. Somit bleibt die jeweilige Position auch bei Ausfall der Druckluft erhalten. Die Verriegelung kann durch Handnotbetötigung auch ohne Druckluft aufgehoben werden.
Zylinderkräfte: 6 bar: 361 N - 10 bar: 602 N - 15 bar: 903 N - 20 bar: 1204 N - 25 bar: 1505 N - 30 bar: 1806 N
*RWA-Anlagen dürfen nur mit Kupferrohren oder anderen nicht brennbaren Leitungen angeschlossen werden.
Technische Daten "Doppeltwirkender Zylinder für RWA-Lichtkuppeln 1.000 mm Hub"
Gewicht: | 2,9 KG |
Hub: | 1.000 MM |
Anschluss: | M 8 |
Schwenklager mit Winkelverschraubung M 8, 6mm Rohr: | ZDRA 6/SWB |
Schwenklager für Kolbenstange: | ZDRA SLK |
