- Artikel-Nr.: MC25EUMH
Werkstoffe: Stoßdämpferkörper und Zubehör: Stahl brüniert, Kolbenstange: gehärteter, rostfreier... mehr

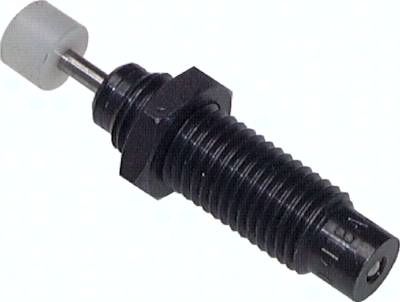

Produktinformationen "ACE-Stoßdämpfer, M 10 x 1, selbsteinstellend, Hub 6,6 mm"
Werkstoffe:
Stoßdämpferkörper und Zubehör: Stahl brüniert, Kolbenstange: gehärteter, rostfreier Stahl
Temperaturbereich:
0°C bis max. +65°C
Auffahrgeschwindigkeit:
0,15 - 5 m/s (0,15 bis 1,8 m/s für MC 9...)
Festanschlag:
integriert
Information:
Überschreitung von W4 (max. Energieaufnahme pro Stunde Nm/h) ist möglich, wenn zeitweise abgeschaltet oder die Stoßdämpfer mit Zylinderabluft gekühlt werden (zulässige Erwärmung beachten).
*bei höherer Achsabweichung Bolzenvorlagerung (Typ BV) einsetzen
**Die Bolzenvorlagerung kann nur auf Stoßdämpfern ohne Aufprallkopf montiert werden, ***Typen MB 5 SC2, MB 6 SC2, MB 8 SC2, MB 10 SC2 müssen mit Mutter auf Stoßdämpfer gekontert werden
Stoßdämpferkörper und Zubehör: Stahl brüniert, Kolbenstange: gehärteter, rostfreier Stahl
Temperaturbereich:
0°C bis max. +65°C
Auffahrgeschwindigkeit:
0,15 - 5 m/s (0,15 bis 1,8 m/s für MC 9...)
Festanschlag:
integriert
Information:
Überschreitung von W4 (max. Energieaufnahme pro Stunde Nm/h) ist möglich, wenn zeitweise abgeschaltet oder die Stoßdämpfer mit Zylinderabluft gekühlt werden (zulässige Erwärmung beachten).
*bei höherer Achsabweichung Bolzenvorlagerung (Typ BV) einsetzen
**Die Bolzenvorlagerung kann nur auf Stoßdämpfern ohne Aufprallkopf montiert werden, ***Typen MB 5 SC2, MB 6 SC2, MB 8 SC2, MB 10 SC2 müssen mit Mutter auf Stoßdämpfer gekontert werden
Technische Daten "ACE-Stoßdämpfer, M 10 x 1, selbsteinstellend, Hub 6,6 mm"
Gewicht: | 0,019 KG |
H / Hub: | 6,6 MM |
Kontermutter: | KM 10 |
Bolzenvorlagerung**: | BV 10 |
Anschlaghülse: | AH 10 |
Klemmflansch***: | MB 10 SC2 |
Ø K: | 7,6 MM |
J: | 3 MM |
i: | 14,6 MM |
Ø G: | 3,2 MM |
E: | 43,0 MM |
f: | 4,0 MM |
d: | SW 12 MM |
b: | SW 5 MM |
A: | 5,0 MM |
Gewinde C: | M 10 x 1 |
Federkraft: | 3 - 6 N |
max. Energieaufnahme pro Hub (W3) / pro Stunde (W4): | 2,80 / 22500 NM |
max. Achsab-weichung*: | 2 GRDW |
effektive Masse (me): | 4,6 - 13,6 KG |
