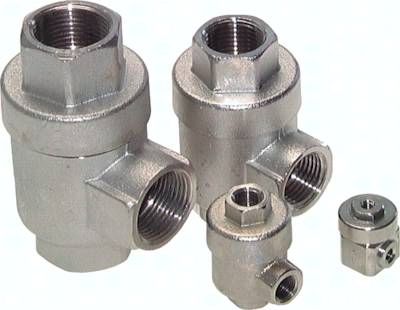

Schnellentlüftungsventil M 5, Standardausführung

Präzisionsausführung:

Werkstoffe:
Körper: Aluminium eloxiert, Dichtungen: NBR

Temperaturbereich:
-10°C bis max. +70°C

Betriebsdruck:
0,5 bis 10 bar

Medien:
geölte und ungeölte, gefilterte Druckluft

Standardausführung:

Werkstoffe:
Körper: Messing vernickelt, Dichtungen: NBR / Polyurethan;

Temperaturbereich:
-20°C bis max. +70°C

Betriebsdruck:
1 bis 10 bar

Medien:
geölte und ungeölte, gefilterte Druckluft

Optional:
FKM-Dichtung (-20°C bis max. +150°C) -V

Funktion:
Diese Ventile werden verwendet, um Zylinder sehr schnell zu entlüften und damit die Zylindergeschwindigkeit zu erhöhen. Sie werden dazu mit dem Anschluss A direkt an den Zylinder geschraubt. Belüftung: Die von dem Steuerventil strömende Luft kann von Anschluss P ungehindert zu Anschluss A strömen. Entlüftung: Wenn das Steuerventil auf Entlüftung schaltet, wird P drucklos. Das Ventil schaltet auf Durchfluss von A nach R und die Luft aus dem Zylinder kann ungehindert ins Freie entlüften.

Achtung:
Nur bei Zylindern anwenden, bei denen für eine ausreichende Dämpfung in den Endlagen gesorgt ist (einstellbare Entlagendämpfung, Stoßdämpfer). Bei Verwendung eines Schalldämpfers in Anschluss R muss dieser groß genug dimensioniert sein, um Staudruck zu vermeiden. (Wir empfehlen unsere Schalldämpfer ab Seite 718.)

Technische Daten "Schnellentlüftungsventil M 5, Standardausführung"
