- Artikel-Nr.: K41464
Werkstoffe: Körper: Messing vernickelt, Innenteile: Messing / Edelstahl, Dichtung: NBR... mehr

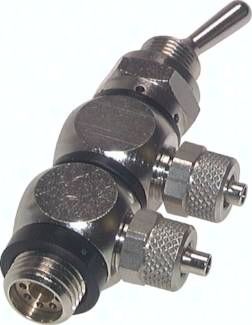

Produktinformationen "4/2-Wege Kipphebelventil 6 x 4 (CK-Anschluss) / G 1/4" (AG)"
Werkstoffe:
Körper: Messing vernickelt, Innenteile: Messing / Edelstahl, Dichtung: NBR
Temperaturbereich:
-5°C bis max. +70°C
Betriebsdruck:
0 - 10 bar (M5: 0 - 8 bar)
Medien:
gefilterte Druckluft, neutrale Gase
Benötigte Befestigungsbohrung bei Schalttafeleinbau:
Ø 12 mm, maximale Blechdicke: 4 mm
Vorteile:
- günstiger Preis,
- umfangreiche Einsatzmöglichkeiten,
- einfacher, schneller Aufbau einer Schaltung
Anwendung:
Zum Betätigen von doppeltwirkenden Zylindern schrauben Sie das Ventil direkt in einen Anschluss des Zylinders. Das obere Ringstück verbinden Sie mittels Schlauch mit dem anderen Anschluss des Zylinders. Das Ventil wird über das untere Ringstück mit Druckluft versorgt.
Körper: Messing vernickelt, Innenteile: Messing / Edelstahl, Dichtung: NBR
Temperaturbereich:
-5°C bis max. +70°C
Betriebsdruck:
0 - 10 bar (M5: 0 - 8 bar)
Medien:
gefilterte Druckluft, neutrale Gase
Benötigte Befestigungsbohrung bei Schalttafeleinbau:
Ø 12 mm, maximale Blechdicke: 4 mm
Vorteile:
- günstiger Preis,
- umfangreiche Einsatzmöglichkeiten,
- einfacher, schneller Aufbau einer Schaltung
Anwendung:
Zum Betätigen von doppeltwirkenden Zylindern schrauben Sie das Ventil direkt in einen Anschluss des Zylinders. Das obere Ringstück verbinden Sie mittels Schlauch mit dem anderen Anschluss des Zylinders. Das Ventil wird über das untere Ringstück mit Druckluft versorgt.
Technische Daten "4/2-Wege Kipphebelventil 6 x 4 (CK-Anschluss) / G 1/4" (AG)"
Gewicht: | 0,11 KG |
Funktion: | 4/2-Wege |
Eingang: | 6 x 4 (CK-Anschluss) |
Ausgang 1: | G 1/4" (AG) |
Ausgang 2: | 6 x 4 (CK-Anschluss) |
Symbol: | z_k4_k.eps |
