- Artikel-Nr.: GRBIQS148MSV
Werkstoffe: Körper und Lösering: Messing vernickelt, Dichtungen: NBR / Kunststoff,... mehr

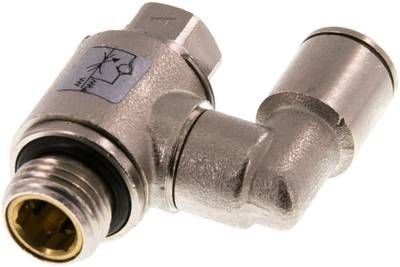

Produktinformationen "Drosselrückschlagventil G 1/4"-8mm, zuluftregelnd (Sonderausführung)"
Werkstoffe:
Körper und Lösering: Messing vernickelt, Dichtungen: NBR / Kunststoff, Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)
Temperaturbereich:
-20°C bis max. +80°C
Betriebsdruck:
0,2 bis 10 bar
Medien:
geölte und ungeölte Druckluft, neutrale und ungefährliche Gase
Funktionsprinzip:
Drosselrückschlagventile drosseln den Durchfluss in einer Richtung, in der anderen Richtung ist der Durchfluss ungedrosselt. Standardform sind die Drosselrückschlagventile "abluftregelnd". Sind diese in z.B. einen Zylinder eingeschraubt, ermöglichen diese einen gleichmäßigen Lauf ohne Slip-Stick-Effekt. Bei Zylindern mit kleinem Volumen (kleiner Durchmesser/geringer Hub), werden Drosselrückschlagventile in der Sonderform "zuluftregelnd" eingesetzt.
Vorteile:
- stabile, kompakte Bauform,
- Einschraubgewinde durch gekammerten O-Ring abgedichtet,
- nur mit Schraubendreher verstellbar
Körper und Lösering: Messing vernickelt, Dichtungen: NBR / Kunststoff, Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)
Temperaturbereich:
-20°C bis max. +80°C
Betriebsdruck:
0,2 bis 10 bar
Medien:
geölte und ungeölte Druckluft, neutrale und ungefährliche Gase
Funktionsprinzip:
Drosselrückschlagventile drosseln den Durchfluss in einer Richtung, in der anderen Richtung ist der Durchfluss ungedrosselt. Standardform sind die Drosselrückschlagventile "abluftregelnd". Sind diese in z.B. einen Zylinder eingeschraubt, ermöglichen diese einen gleichmäßigen Lauf ohne Slip-Stick-Effekt. Bei Zylindern mit kleinem Volumen (kleiner Durchmesser/geringer Hub), werden Drosselrückschlagventile in der Sonderform "zuluftregelnd" eingesetzt.
Vorteile:
- stabile, kompakte Bauform,
- Einschraubgewinde durch gekammerten O-Ring abgedichtet,
- nur mit Schraubendreher verstellbar
Technische Daten "Drosselrückschlagventil G 1/4"-8mm, zuluftregelnd (Sonderausführung)"
d: | 8 MM |
G: | G 1/4" |
Gewicht: | 0,065 KG |
Ausführung: | zuluftregelnd (Sonderausführung) |
