- Artikel-Nr.: GRAIQSM56
Funktionsprinzip: Drosselrückschlagventile drosseln den Durchfluss in einer Richtung, in der... mehr

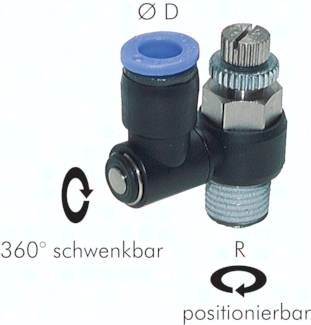

Produktinformationen "Drosselrückschlagventil M 5-6mm, abluftregelnd"
Funktionsprinzip:
Drosselrückschlagventile drosseln den Durchfluss in einer Richtung, in der anderen Richtung ist der Durchfluss ungedrosselt. Standardform sind die Drosselrückschlagventile "abluftregelnd". Sind diese in z.B. einen Zylinder eingeschraubt, ermöglichen diese einen gleichmäßigen Lauf ohne Slip-Stick-Effekt. Bei Zylindern mit kleinem Volumen (kleiner Durchmesser/geringer Hub), werden Drosselrückschlagventile in der Sonderform "zuluftregelnd" eingesetzt.
Medien:
Druckluft, neutrale Gase
Werkstoffe:
Körper: Messing vernickelt / PBT, Dichtung: NBR, Haltekralle: Edelstahl, Patrone: ZnDC vernickelt, Lösering: PBT (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)
Temperaturbereich:
0°C bis max. +60°C
Betriebsdruck:
-0,95 bis 10 bar
Vorteile:
- kompakte Bauform,
- einfache Verstellung ohne Werkzeug möglich
Drosselrückschlagventile drosseln den Durchfluss in einer Richtung, in der anderen Richtung ist der Durchfluss ungedrosselt. Standardform sind die Drosselrückschlagventile "abluftregelnd". Sind diese in z.B. einen Zylinder eingeschraubt, ermöglichen diese einen gleichmäßigen Lauf ohne Slip-Stick-Effekt. Bei Zylindern mit kleinem Volumen (kleiner Durchmesser/geringer Hub), werden Drosselrückschlagventile in der Sonderform "zuluftregelnd" eingesetzt.
Medien:
Druckluft, neutrale Gase
Werkstoffe:
Körper: Messing vernickelt / PBT, Dichtung: NBR, Haltekralle: Edelstahl, Patrone: ZnDC vernickelt, Lösering: PBT (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)
Temperaturbereich:
0°C bis max. +60°C
Betriebsdruck:
-0,95 bis 10 bar
Vorteile:
- kompakte Bauform,
- einfache Verstellung ohne Werkzeug möglich
Technische Daten "Drosselrückschlagventil M 5-6mm, abluftregelnd"
d: | 6 MM |
Gewicht: | 0,014 KG |
R: | M 5 |
Ausführung: | abluftregelnd (Standard) |
