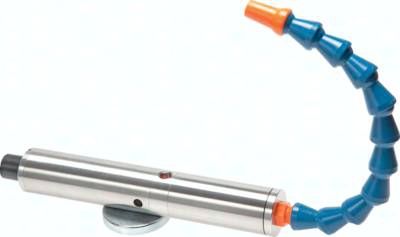

VORTEX-Kältepistole mit Magnetfuß

Funktion:
Einströmende Druckluft wird durch das VORTEX-Rohr in einen Warmluft- und einen Kaltluftstrom aufgeteilt. Die warme Luft tritt auf der einen, die kalte Luft auf der anderen Seite des Rohres aus. Durch ein Regulierventil lässt sich die Temperaturdifferenz zwischen eintretender Druckluft und austretender Kaltluft einstellen. Bei sinkender Austrittstemperatur verringert sich gleichzeitig die austretende Kaltluftmenge. Es lassen sich Temperaturen von -40°C auf der Kaltluft- und bis zu +110°C auf der Heißluftseite erzeugen. Bei konstanter Lufteintrittstemperatur und Druck kann die Austrittstemperatur mit einer Toleranz von ± 0,6 K eingestellt werden.

Werkstoffe:
Gehäuse: Edelstahl AISI 303, VORTEX-Generator: Kunststoff

Temperaturbereich:
-20°C bis max. +120°C

Betriebsdruck:
1 - 8 bar, optimal: 5 bar (gefilterte, ungeölte Druckluft)

Anwendungsbeispiele:
- genaue Temperaturregelung,
- genaue Anpassung des VORTEX-Rohres an jede Anforderung durch mitgelieferte leicht wechselbare VORTEX-Generatoren,
- Kühlung von Lötstellen, Heißkleber oder Klebstoffen,
- Kühlung beim Punktschweißen, vermeidet Verfärbungen und Verformungen,
- Kühlung von z. B. flüssiger Schokolade in der Lebensmittelverarbeitung,
- Kühlung von Kaltform- und Ultraschallwerkzeugen,
- Kühlung bei spanabhebender Bearbeitung ohne Kühlmittel (z. B. für Kunststoffe),
- Kühlung von Nadeln in Nähmaschinen,
- Kühlung von Schneidwerkzeugen,
- Thermo-Prüfung elektronischer Komponenten,
- Schrumpfpassungen

Vorteile:
- geringe Anschaffungs- und Betriebskosten,
- wartungsfrei,
- keine beweglichen Bauteile - kein Verschleiß,
- für den Betrieb wird nur Druckluft benötigt, keine Elektrizität,
- keine Rückstände auf dem gekühltem Gut durch Kühlmittel oder Kältespray

Technische Daten "VORTEX-Kältepistole mit Magnetfuß"
