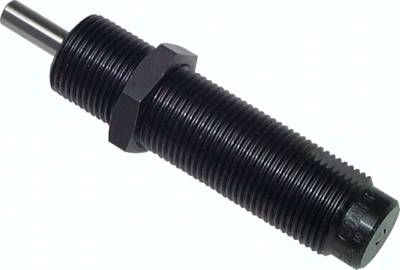

Produktinformationen "ACE-Stoßdämpfer, M 14 x 1,5, selbsteinstellend, Hub 12,5 mm"
Werkstoffe:
Stoßdämpferkörper und Zubehör: Stahl brüniert, Kolbenstange: gehärteter, rostfreier Stahl, Rollmembrane: Ethylen-Propylen
Temperaturbereich:
0°C bis max. +65°C
Auffahrgeschwindigkeit:
0,08 - 6 m/s
Festanschlag:
integriert
Information:
Überschreitung von W4: (max. Energieaufnahme pro Stunde Nm/h) ist möglich, wenn zeitweise abgeschaltet oder die Stoßdämpfer mit Zylinderabluft gekühlt werden (zulässige Erwärmung beachten)
*bei höherer Achsabweichung Bolzenvorlagerung (Typ BV) einsetzen
**Die Bolzenvorlagerung kann nur auf Stoßdämpfern ohne Aufprallkopf montiert werden
Stoßdämpferkörper und Zubehör: Stahl brüniert, Kolbenstange: gehärteter, rostfreier Stahl, Rollmembrane: Ethylen-Propylen
Temperaturbereich:
0°C bis max. +65°C
Auffahrgeschwindigkeit:
0,08 - 6 m/s
Festanschlag:
integriert
Information:
Überschreitung von W4: (max. Energieaufnahme pro Stunde Nm/h) ist möglich, wenn zeitweise abgeschaltet oder die Stoßdämpfer mit Zylinderabluft gekühlt werden (zulässige Erwärmung beachten)
*bei höherer Achsabweichung Bolzenvorlagerung (Typ BV) einsetzen
**Die Bolzenvorlagerung kann nur auf Stoßdämpfern ohne Aufprallkopf montiert werden
Technische Daten "ACE-Stoßdämpfer, M 14 x 1,5, selbsteinstellend, Hub 12,5 mm"
| Gewicht: | 0,05 KG |
| f: | SW 17 MM |
| Kontermutter: | KM 14 |
| Bolzenvorlagerung**: | BV 14 |
| Anschlaghülse: | AH 14 |
| Klemmflansch: | MB 14 |
| Aufprallkopf: | PP 150 |
| i: | 17,5 MM |
| H / Hub: | 12,5 MM |
| d: | SW 6 MM |
| E: | 6 MM |
| C: | 69,1 MM |
| A: | 7,2 MM |
| max. Achsab-weichung*: | 4 GRDW |
| Gewinde B: | M 14 x 1,5 |
| max. Energieaufnahme pro Hub (W3) / pro Stunde (W4): | 20 / 34000 NM |
| Ø G: | 4,8 MM |
| Federkraft: | 3 - 5 N |
| effektive Masse (me): | 70 - 200 KG |
