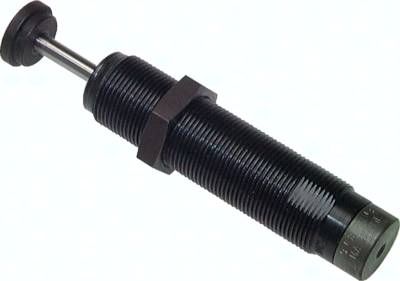

Produktinformationen "ACE-Stoßdämpfer, M 12 x 1, einstellbar, Hub 10,0 mm"
Werkstoffe:
Stoßdämpferkörper und Zubehör: Stahl brüniert, Kolbenstange: gehärteter, rostfreier Stahl
Temperaturbereich:
0°C bis max. +66°C
Auffahrgeschwindigkeit:
0,3 - 3,6 m/s
Festanschlag:
integriert
Information:
Überschreitung von W4 (max. Energieaufnahme pro Stunde Nm/h) ist möglich, wenn zeitweise abgeschaltet oder die Stoßdämpfer mit Zylinderabluft gekühlt werden (zulässige Erwärmung beachten).
*bei höherer Achsabweichung Bolzenvorlagerung (Typ BV) einsetzen
**Die Bolzenvorlagerung kann nur auf Stoßdämpfern ohne Aufprallkopf montiert werden, ***Typen MB 5 SC2, MB 6 SC2, MB 8 SC2, MB 10 SC2 müssen mit Mutter auf Stoßdämpfer gekontert werden
Stoßdämpferkörper und Zubehör: Stahl brüniert, Kolbenstange: gehärteter, rostfreier Stahl
Temperaturbereich:
0°C bis max. +66°C
Auffahrgeschwindigkeit:
0,3 - 3,6 m/s
Festanschlag:
integriert
Information:
Überschreitung von W4 (max. Energieaufnahme pro Stunde Nm/h) ist möglich, wenn zeitweise abgeschaltet oder die Stoßdämpfer mit Zylinderabluft gekühlt werden (zulässige Erwärmung beachten).
*bei höherer Achsabweichung Bolzenvorlagerung (Typ BV) einsetzen
**Die Bolzenvorlagerung kann nur auf Stoßdämpfern ohne Aufprallkopf montiert werden, ***Typen MB 5 SC2, MB 6 SC2, MB 8 SC2, MB 10 SC2 müssen mit Mutter auf Stoßdämpfer gekontert werden
Technische Daten "ACE-Stoßdämpfer, M 12 x 1, einstellbar, Hub 10,0 mm"
| Gewicht: | 0,042 KG |
| max. Achsabweichung*: | 2 GRDW |
| f: | SW 14 MM |
| E: | 5 MM |
| d: | 66,0 MM |
| Gewinde B: | M 12 x 1 |
| Federkraft: | 5 - 11 N |
| effektive Masse (me) einstellbar: | 5,9 - 57 KG |
| max. Energieaufnahme pro Hub (W3) / pro Stunde (W4): | 4,0 / 6000 NM |
| Kontermutter: | KM 12 |
| J: | 3,0 MM |
| Bolzenvorlagerung**: | BV 12 |
| Anschlaghülse: | AH 12 |
| Klemmflansch***: | MB 12 |
| i: | 18,0 MM |
| H / Hub: | 10,0 MM |
| Ø G: | 3,2 MM |
| A: | 5,0 MM |
| Ø K: | 7,7 MM |
