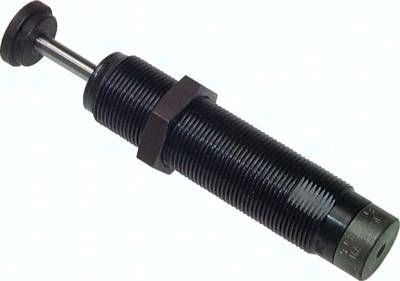

Produktinformationen "ACE-Stoßdämpfer, M 8 x 1, einstellbar, Hub 8,0 mm"
Werkstoffe:
Stoßdämpferkörper und Zubehör: Stahl brüniert, Kolbenstange: gehärteter, rostfreier Stahl
Temperaturbereich:
0°C bis max. +66°C
Auffahrgeschwindigkeit:
0,3 - 3,6 m/s
Festanschlag:
integriert
Information:
Überschreitung von W4 (max. Energieaufnahme pro Stunde Nm/h) ist möglich, wenn zeitweise abgeschaltet oder die Stoßdämpfer mit Zylinderabluft gekühlt werden (zulässige Erwärmung beachten).
*bei höherer Achsabweichung Bolzenvorlagerung (Typ BV) einsetzen
**Die Bolzenvorlagerung kann nur auf Stoßdämpfern ohne Aufprallkopf montiert werden, ***Typen MB 5 SC2, MB 6 SC2, MB 8 SC2, MB 10 SC2 müssen mit Mutter auf Stoßdämpfer gekontert werden
Stoßdämpferkörper und Zubehör: Stahl brüniert, Kolbenstange: gehärteter, rostfreier Stahl
Temperaturbereich:
0°C bis max. +66°C
Auffahrgeschwindigkeit:
0,3 - 3,6 m/s
Festanschlag:
integriert
Information:
Überschreitung von W4 (max. Energieaufnahme pro Stunde Nm/h) ist möglich, wenn zeitweise abgeschaltet oder die Stoßdämpfer mit Zylinderabluft gekühlt werden (zulässige Erwärmung beachten).
*bei höherer Achsabweichung Bolzenvorlagerung (Typ BV) einsetzen
**Die Bolzenvorlagerung kann nur auf Stoßdämpfern ohne Aufprallkopf montiert werden, ***Typen MB 5 SC2, MB 6 SC2, MB 8 SC2, MB 10 SC2 müssen mit Mutter auf Stoßdämpfer gekontert werden
Technische Daten "ACE-Stoßdämpfer, M 8 x 1, einstellbar, Hub 8,0 mm"
| Gewicht: | 0,014 KG |
| Anschlaghülse: | AH 8 |
| f: | SW 10 MM |
| max. Achsabweichung*: | 2 GRDW |
| Gewinde B: | M 8 x 1 |
| effektive Masse (me) einstellbar: | 0,23 - 15 KG |
| max. Energieaufnahme pro Hub (W3) / pro Stunde (W4): | 3,5 / 5650 NM |
| Kontermutter: | KM 8 |
| Bolzenvorlagerung**: | BV 8 |
| Klemmflansch***: | MB 8 SC2 |
| d: | 48,0 MM |
| Ø K: | 6,4 MM |
| i: | 13,1 MM |
| H / Hub: | 8,0 MM |
| Ø G: | 2,5 MM |
| A: | 4,1 MM |
| Federkraft: | 1 - 5 N |
| E: | 3 MM |
| J: | 2,1 MM |
