Für diesen Artikel muss ein Preis angefragt werden.
- Artikel-Nr.: MA225EUM
Werkstoffe: Stoßdämpferkörper und Zubehör: Stahl brüniert, Kolbenstange: gehärteter, rostfreier... mehr

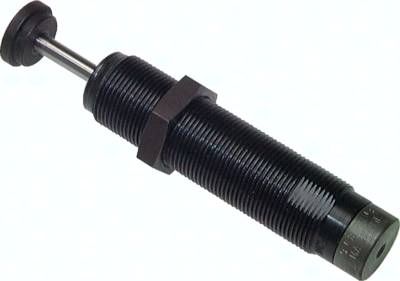

Produktinformationen "ACE-Stoßdämpfer, M 20 x 1,5, einstellbar, Hub 19,0 mm"
Werkstoffe:
Stoßdämpferkörper und Zubehör: Stahl brüniert, Kolbenstange: gehärteter, rostfreier Stahl
Temperaturbereich:
0°C bis max. +66°C
Auffahrgeschwindigkeit:
0,3 - 3,6 m/s
Festanschlag:
integriert
Information:
Überschreitung von W4 (max. Energieaufnahme pro Stunde Nm/h) ist möglich, wenn zeitweise abgeschaltet oder die Stoßdämpfer mit Zylinderabluft gekühlt werden (zulässige Erwärmung beachten).
*bei höherer Achsabweichung Bolzenvorlagerung (Typ BV) einsetzen
**Die Bolzenvorlagerung kann nur auf Stoßdämpfern ohne Aufprallkopf montiert werden, ***Typen MB 5 SC2, MB 6 SC2, MB 8 SC2, MB 10 SC2 müssen mit Mutter auf Stoßdämpfer gekontert werden
Stoßdämpferkörper und Zubehör: Stahl brüniert, Kolbenstange: gehärteter, rostfreier Stahl
Temperaturbereich:
0°C bis max. +66°C
Auffahrgeschwindigkeit:
0,3 - 3,6 m/s
Festanschlag:
integriert
Information:
Überschreitung von W4 (max. Energieaufnahme pro Stunde Nm/h) ist möglich, wenn zeitweise abgeschaltet oder die Stoßdämpfer mit Zylinderabluft gekühlt werden (zulässige Erwärmung beachten).
*bei höherer Achsabweichung Bolzenvorlagerung (Typ BV) einsetzen
**Die Bolzenvorlagerung kann nur auf Stoßdämpfern ohne Aufprallkopf montiert werden, ***Typen MB 5 SC2, MB 6 SC2, MB 8 SC2, MB 10 SC2 müssen mit Mutter auf Stoßdämpfer gekontert werden
Technische Daten "ACE-Stoßdämpfer, M 20 x 1,5, einstellbar, Hub 19,0 mm"
| Gewicht: | 0,17 KG |
| Ø G: | 4,8 MM |
| Bolzenvorlagerung**: | BV 20 SC |
| Anschlaghülse: | AH 20 |
| Klemmflansch***: | MB 20 |
| Ø K: | 17,0 MM |
| J: | 4,6 MM |
| i: | 30,0 MM |
| H / Hub: | 19,0 MM |
| f: | SW 23 MM |
| A: | 13,5 MM |
| C: | SW 18 MM |
| Gewinde B: | M 20 x 1,5 |
| Federkraft: | 5 - 10 N |
| effektive Masse (me) einstellbar: | 2,3 - 226 KG |
| max. Energieaufnahme pro Hub (W3) / pro Stunde (W4): | 25,0 / 45000 NM |
| max. Achsabweichung*: | 2 GRDW |
| d: | 88,0 MM |
| E: | 8 MM |
| Kontermutter: | KM 20 |
