Für diesen Artikel muss ein Preis angefragt werden.
- Artikel-Nr.: KRED65MS
Temperaturbereich: -60°C bis max. +300°C (mit Dichtung: -20°C bis max. +80°C) Empfohlene... mehr

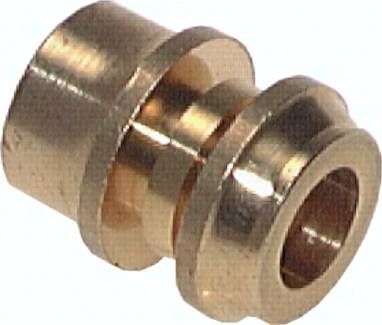

Produktinformationen "Reduziereinsatz f. Klemmring-verschraub. 6mm-5mm, Messing"
Temperaturbereich:
-60°C bis max. +300°C (mit Dichtung: -20°C bis max. +80°C)
Empfohlene Rohrwerkstoffe:
Kupfer, Polyamid (mit Verstärkungshülse)
Hinweis:
Die Messing-Klemmringverschraubungen sind nicht mit Schneidring-Rohrverschraubungen ISO 8434-1 (DIN 2353) kombinierbar. Bei Verwendung von weichem Kupferrohr ist der Korrekturfaktor von 0,65 anzuwenden (Druck x 0,65). Bei Verwendung von Polyamidrohr gelten die Betriebsdrücke des Rohres.
Werkstoffe:
Messing
Anwendung:
Mit dem Einsatz von Reduziereinsätzen können Sie Verschraubungen mit verschiedenen Schlauchdurchmessern verwenden, z.B. eine gerade Verschraubung mit 10 mm Ø Typ KG 10 MS können Sie einerseits mit 10 mm-Schlauch verschrauben. Andererseits können Sie beim Einsatz eines Reduziereinsatzes Typ KRED 106 MS einen 6 mm- Schlauch montieren. Somit haben Sie eine Reduzierung von 10 auf 6 mm erreicht. Die Reduziereinsätze sind für alle Messing-Klemmringverschraubungen verwendbar.
-60°C bis max. +300°C (mit Dichtung: -20°C bis max. +80°C)
Empfohlene Rohrwerkstoffe:
Kupfer, Polyamid (mit Verstärkungshülse)
Hinweis:
Die Messing-Klemmringverschraubungen sind nicht mit Schneidring-Rohrverschraubungen ISO 8434-1 (DIN 2353) kombinierbar. Bei Verwendung von weichem Kupferrohr ist der Korrekturfaktor von 0,65 anzuwenden (Druck x 0,65). Bei Verwendung von Polyamidrohr gelten die Betriebsdrücke des Rohres.
Werkstoffe:
Messing
Anwendung:
Mit dem Einsatz von Reduziereinsätzen können Sie Verschraubungen mit verschiedenen Schlauchdurchmessern verwenden, z.B. eine gerade Verschraubung mit 10 mm Ø Typ KG 10 MS können Sie einerseits mit 10 mm-Schlauch verschrauben. Andererseits können Sie beim Einsatz eines Reduziereinsatzes Typ KRED 106 MS einen 6 mm- Schlauch montieren. Somit haben Sie eine Reduzierung von 10 auf 6 mm erreicht. Die Reduziereinsätze sind für alle Messing-Klemmringverschraubungen verwendbar.
Technische Daten "Reduziereinsatz f. Klemmring-verschraub. 6mm-5mm, Messing"
| Gewicht: | 0,0016 KG |
| Betriebsdruck mit hartem Kupferrohr: | 150 BAR |
| Nenn Ø der Verschraubung: | 6 MM |
| Reduziereinsatz für Schlauch Ø: | 5 MM |
