- Artikel-Nr.: IQSE60MSV
Werkstoffe: Körper: Messing vernickelt, Lösering: PBT, Dichtung: NBR, Haltekrallen: Edelstahl... mehr

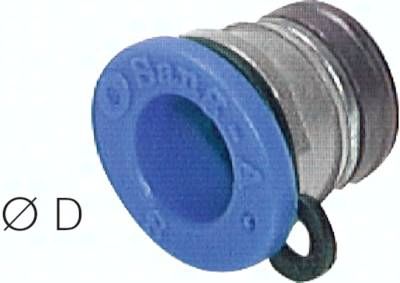

Produktinformationen "Einpresspatrone 6mm Steckanschluss, MSV-Körper"
Werkstoffe:
Körper: Messing vernickelt, Lösering: PBT, Dichtung: NBR, Haltekrallen: Edelstahl
Temperaturbereich:
-20°C bis max. +60°C
Betriebsdruck:
-0,95 bis 10 bar
Medien:
Druckluft, neutrale Gase
Vorteile:
- extrem kleine Abmessungen,
- kein Gewindeloch notwendig,
- maschinelle Installation möglich,
- Patrone besteht nur aus einem Teil
Arbeitsschritte:
- Herstellen des Stufenloches durch Stufenbohrer oder Spritzgießen,
- Einpressen der Patrone,
- seitliches Herausziehen der Montagesicherung
Lieferumfang:
Einpresspatrone komplett mit Montagesicherung (Sicherungsring IQSES ...) einpressfertig montiert
Achtung:
Maße gelten für Werkstoff POM. Verwendung in Metallkörpern nur nach Durchführung von Versuchsreihen möglich.
*Betriebsdruck: 10 bar, max. 60°C
Körper: Messing vernickelt, Lösering: PBT, Dichtung: NBR, Haltekrallen: Edelstahl
Temperaturbereich:
-20°C bis max. +60°C
Betriebsdruck:
-0,95 bis 10 bar
Medien:
Druckluft, neutrale Gase
Vorteile:
- extrem kleine Abmessungen,
- kein Gewindeloch notwendig,
- maschinelle Installation möglich,
- Patrone besteht nur aus einem Teil
Arbeitsschritte:
- Herstellen des Stufenloches durch Stufenbohrer oder Spritzgießen,
- Einpressen der Patrone,
- seitliches Herausziehen der Montagesicherung
Lieferumfang:
Einpresspatrone komplett mit Montagesicherung (Sicherungsring IQSES ...) einpressfertig montiert
Achtung:
Maße gelten für Werkstoff POM. Verwendung in Metallkörpern nur nach Durchführung von Versuchsreihen möglich.
*Betriebsdruck: 10 bar, max. 60°C
Technische Daten "Einpresspatrone 6mm Steckanschluss, MSV-Körper"
Gewicht: | 0,003 KG |
Werkstoff: | MSV-Körper |
Ø D: | 6 MM |
Ø A: | 4 MM |
Ø B + 0,1/0: | 6,2 MM |
Ø C 0/+0,05: | 10,0 MM |
D + 0,0/0: | 8,2 MM |
E + 0,1/0: | 4,0 MM |
f: | 5,0 MM |
G: | 13 MM |
X: | 12 MM |
Y: | 14 MM |
