Für diesen Artikel muss ein Preis angefragt werden.
- Artikel-Nr.: IQSE40MSV
Werkstoffe: Körper: Messing vernickelt, Lösering: PBT, Dichtung: NBR, Haltekrallen: Edelstahl... mehr

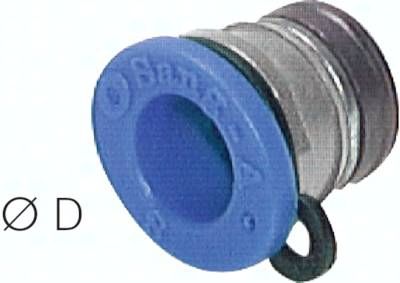

Produktinformationen "Einpresspatrone 4mm Steckanschluss, MSV-Körper"
Werkstoffe:
Körper: Messing vernickelt, Lösering: PBT, Dichtung: NBR, Haltekrallen: Edelstahl
Temperaturbereich:
-20°C bis max. +60°C
Betriebsdruck:
-0,95 bis 10 bar
Medien:
Druckluft, neutrale Gase
Vorteile:
- extrem kleine Abmessungen,
- kein Gewindeloch notwendig,
- maschinelle Installation möglich,
- Patrone besteht nur aus einem Teil
Arbeitsschritte:
- Herstellen des Stufenloches durch Stufenbohrer oder Spritzgießen,
- Einpressen der Patrone,
- seitliches Herausziehen der Montagesicherung
Lieferumfang:
Einpresspatrone komplett mit Montagesicherung (Sicherungsring IQSES ...) einpressfertig montiert
Achtung:
Maße gelten für Werkstoff POM. Verwendung in Metallkörpern nur nach Durchführung von Versuchsreihen möglich.
*Betriebsdruck: 10 bar, max. 60°C
Körper: Messing vernickelt, Lösering: PBT, Dichtung: NBR, Haltekrallen: Edelstahl
Temperaturbereich:
-20°C bis max. +60°C
Betriebsdruck:
-0,95 bis 10 bar
Medien:
Druckluft, neutrale Gase
Vorteile:
- extrem kleine Abmessungen,
- kein Gewindeloch notwendig,
- maschinelle Installation möglich,
- Patrone besteht nur aus einem Teil
Arbeitsschritte:
- Herstellen des Stufenloches durch Stufenbohrer oder Spritzgießen,
- Einpressen der Patrone,
- seitliches Herausziehen der Montagesicherung
Lieferumfang:
Einpresspatrone komplett mit Montagesicherung (Sicherungsring IQSES ...) einpressfertig montiert
Achtung:
Maße gelten für Werkstoff POM. Verwendung in Metallkörpern nur nach Durchführung von Versuchsreihen möglich.
*Betriebsdruck: 10 bar, max. 60°C
Technische Daten "Einpresspatrone 4mm Steckanschluss, MSV-Körper"
| Gewicht: | 0,0024 KG |
| Werkstoff: | MSV-Körper |
| Ø D: | 4 MM |
| Ø A: | 3 MM |
| Ø B + 0,1/0: | 4,2 MM |
| Ø C 0/+0,05: | 8,0 MM |
| D + 0,0/0: | 7,8 MM |
| E + 0,1/0: | 3,5 MM |
| f: | 4,7 MM |
| G: | 11 MM |
| X: | 10 MM |
| Y: | 12 MM |
