- Artikel-Nr.: IQSDRV100
Funktionsprinzip: Drosselrückschlagventile drosseln den Durchfluss in einer Richtung, in der... mehr

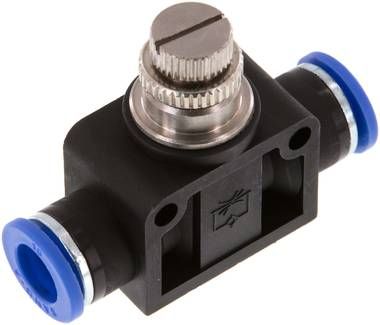

Produktinformationen "Drosselrückschlagventil 10mm Steckanschluss"
Funktionsprinzip:
Drosselrückschlagventile drosseln den Durchfluss in einer Richtung, in der anderen Richtung ist der Durchfluss ungedrosselt. Standardform sind die Drosselrückschlagventile "abluftregelnd". Sind diese in z.B. einen Zylinder eingeschraubt, ermöglichen diese einen gleichmäßigen Lauf ohne Slip-Stick-Effekt. Bei Zylindern mit kleinem Volumen (kleiner Durchmesser/geringer Hub), werden Drosselrückschlagventile in der Sonderform "zuluftregelnd" eingesetzt.
Medien:
Druckluft, neutrale Gase
Werkstoffe:
Körper: Messing vernickelt / PA 66, Lösering: PA 66, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)
Temperaturbereich:
-20°C bis max. +80°C
Betriebsdruck:
-0,95 bis 20 bar
Vorteile:
- kompakte Bauform,
- einfache Verstellung ohne Werkzeug möglich
*Mini-Bauform
Drosselrückschlagventile drosseln den Durchfluss in einer Richtung, in der anderen Richtung ist der Durchfluss ungedrosselt. Standardform sind die Drosselrückschlagventile "abluftregelnd". Sind diese in z.B. einen Zylinder eingeschraubt, ermöglichen diese einen gleichmäßigen Lauf ohne Slip-Stick-Effekt. Bei Zylindern mit kleinem Volumen (kleiner Durchmesser/geringer Hub), werden Drosselrückschlagventile in der Sonderform "zuluftregelnd" eingesetzt.
Medien:
Druckluft, neutrale Gase
Werkstoffe:
Körper: Messing vernickelt / PA 66, Lösering: PA 66, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)
Temperaturbereich:
-20°C bis max. +80°C
Betriebsdruck:
-0,95 bis 20 bar
Vorteile:
- kompakte Bauform,
- einfache Verstellung ohne Werkzeug möglich
*Mini-Bauform
Technische Daten "Drosselrückschlagventil 10mm Steckanschluss"
d: | 10 MM |
Gewicht: | 0,065 KG |
