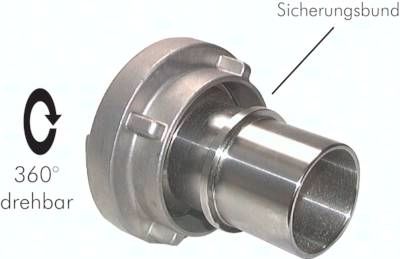

Storz-Kupplung 75mm Schlauch 75-B, Aluminium (geschmiedet)

Werkstoffe:
Dichtung: NBR (Edelstahl: FKM)

Temperaturbereich:
-40°C bis max. +110°C (Edelstahl: -15°C bis max. +200°C)

Druckbereich:
bis 16 bar

Einsatzbereich:
Industrie, Feuerwehr, Raffinerien, Landwirtschaft, Bauindustrie, Schifffahrt, Militär und Katastrophenschutz
Abmessungen zur Baugrößenbestimmung von Storzkupplungen DIN Größen
Knaggenabstand 31 mm = Storz Größe 25-D, Knaggenabstand 66 mm = Storz Größe 52-C, Knaggenabstand 89 mm = Storz Größe 75-B, Knaggenabstand 133 mm = Storz Größe 110-A

Vorteile:
- einfache Zuordnung von Schlauchende und Anschluss,
- schnelles Verbinden und Lösen durch eine 120°-Drehung,
- Alle Kupplungen mit gleichem Knaggenabstand sind untereinander kompatibel. Es gilt: gleicher Knaggenabstand, gleiche Nenngröße,
- großes Einsatzspektrum durch die Verwendung anwendungsspezifischer Schläuche,
- Aluminium geschmiedet - keine Bruchgefahr wie z.B. bei gegossenen Kupplungen.

Hinweis:
Schlaucheinbindung erfolgt mittels Schalen-Schlauchklemmen nach EN 14420-3 (DIN 2817)

Vorteile:
- kein Verdrehen des Schlauches beim Kuppeln, da der Stutzen drehbar im Knaggenteil gelagert ist

Optional:
mit Verriegelung -VER

Technische Daten "Storz-Kupplung 75mm Schlauch 75-B, Aluminium (geschmiedet)"
