- Artikel-Nr.: STKS44.19A
Werkstoffe: Dichtung: NBR (Edelstahl: FKM) Temperaturbereich: -40°C bis max. +110°C... mehr

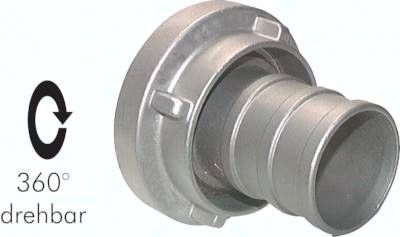

Produktinformationen "Storz-Kupplung 19mm Schlauch 32, Aluminium (geschmiedet)"
Werkstoffe:
Dichtung: NBR (Edelstahl: FKM)
Temperaturbereich:
-40°C bis max. +110°C (Edelstahl: -15°C bis max. +200°C)
Druckbereich:
bis 16 bar
Einsatzbereich:
Industrie, Feuerwehr, Raffinerien, Landwirtschaft, Bauindustrie, Schifffahrt, Militär und Katastrophenschutz
Abmessungen zur Baugrößenbestimmung von Storzkupplungen DIN Größen
Knaggenabstand 31 mm = Storz Größe 25-D, Knaggenabstand 66 mm = Storz Größe 52-C, Knaggenabstand 89 mm = Storz Größe 75-B, Knaggenabstand 133 mm = Storz Größe 110-A
Vorteile:
- einfache Zuordnung von Schlauchende und Anschluss,
- schnelles Verbinden und Lösen durch eine 120°-Drehung,
- Alle Kupplungen mit gleichem Knaggenabstand sind untereinander kompatibel. Es gilt: gleicher Knaggenabstand, gleiche Nenngröße,
- großes Einsatzspektrum durch die Verwendung anwendungsspezifischer Schläuche,
- Aluminium geschmiedet - keine Bruchgefahr wie z.B. bei gegossenen Kupplungen.
- kein Verdrehen des Schlauches beim Kuppeln, da der Stutzen drehbar im Knaggenteil gelagert ist
Optional:
mit Verriegelung -VER
*DIN 14301, **DIN 14321, ***DIN 14322, ****DIN 14323
Dichtung: NBR (Edelstahl: FKM)
Temperaturbereich:
-40°C bis max. +110°C (Edelstahl: -15°C bis max. +200°C)
Druckbereich:
bis 16 bar
Einsatzbereich:
Industrie, Feuerwehr, Raffinerien, Landwirtschaft, Bauindustrie, Schifffahrt, Militär und Katastrophenschutz
Abmessungen zur Baugrößenbestimmung von Storzkupplungen DIN Größen
Knaggenabstand 31 mm = Storz Größe 25-D, Knaggenabstand 66 mm = Storz Größe 52-C, Knaggenabstand 89 mm = Storz Größe 75-B, Knaggenabstand 133 mm = Storz Größe 110-A
Vorteile:
- einfache Zuordnung von Schlauchende und Anschluss,
- schnelles Verbinden und Lösen durch eine 120°-Drehung,
- Alle Kupplungen mit gleichem Knaggenabstand sind untereinander kompatibel. Es gilt: gleicher Knaggenabstand, gleiche Nenngröße,
- großes Einsatzspektrum durch die Verwendung anwendungsspezifischer Schläuche,
- Aluminium geschmiedet - keine Bruchgefahr wie z.B. bei gegossenen Kupplungen.
- kein Verdrehen des Schlauches beim Kuppeln, da der Stutzen drehbar im Knaggenteil gelagert ist
Optional:
mit Verriegelung -VER
*DIN 14301, **DIN 14321, ***DIN 14322, ****DIN 14323
Technische Daten "Storz-Kupplung 19mm Schlauch 32, Aluminium (geschmiedet)"
Gewicht: | 0,135 KG |
Ausführung: | Standard |
Werkstoff: | Aluminium (geschmiedet) |
Storz-Größe: | 32 |
Knaggen-abstand: | 44 MM |
Schlauch DN: | 19 MM |
