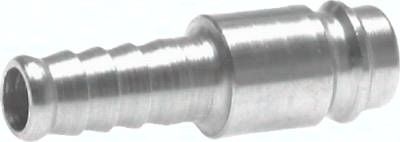

Kupplungsstecker (NW10) 9mm Schlauch, Edelstahl

Werkstoffe:
Typ MS-vernickelt: Gehäuse Messing vernickelt, Schiebehülse: Stahl vernickelt, Dichtung: NBR Typ MS/Stahl: Gehäuse: Messing vernickelt/Stahl (QPQ), Schiebehülse: Messing vernickelt, Dichtung: NBR Typ CEJN: Gehäuse Stahl/Messing verzinkt, Dichtung: NBR, Typ 1.4305: Gehäuse und Schiebehülse: 1.4305, Dichtung: FKM

Temperaturbereich:
-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)

Betriebsdruck:
0 - 35 bar, sowie Grobvakuum, CEJN-Kupplungen: 0 - 16 bar

Kompatibel zu***:
Rectus (27, 41, 1700, 1727), TEMA (1700), CEJN (410)

Durchfluss:
MS-vernickelt/1.4305: 2600 l/min (Option: -BA: 2100 l/min), Messing/Stahl: 3600 l/min, CEJN-Kupplung: 3900 l/min (6 bar Eingangsdruck, 0,5 bar Druckdifferenz)

Achtung:

Nur folgende Paarungen von Kupplungsdose und Kupplungsstecker sind möglich:
Kupplungsdose absperrend BA mit Kupplungsstecker ohne Ventil
Kupplungsdose absperrend BA mit Kupplungsstecker absperrend BA
***Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.

Optional:
Körper aus 1.4404 -ES4A, mit Ventil für beidseitige Absperrung -BA
*in Ausführung BA Werkstoff: Messing vernickelt

Technische Daten "Kupplungsstecker (NW10) 9mm Schlauch, Edelstahl"
