Für diesen Artikel muss ein Preis angefragt werden.
- Artikel-Nr.: KDAK4NW5
Werkstoffe: Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder 1.4305, Dichtung: NBR... mehr

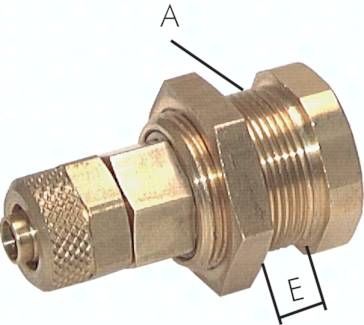

Produktinformationen "Abreißkupplungsdose (NW5) 6 x 4mm Schlauch, Messing"
Werkstoffe:
Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder 1.4305, Dichtung: NBR (Edelstahl: FKM)
Temperaturbereich:
-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)
Betriebsdruck:
0 - 35 bar sowie Grobvakuum
Durchfluss*:
560 l/min (Option -BA: 360 l/min)
*6 bar Eingangsdruck, 0,5 bar Druckdifferenz
Achtung:
Nur folgende Paarungen von Kupplungsdose und Kupplungsstecker sind möglich:
Kupplungsdose absperrend BA mit Kupplungsstecker ohne Ventil
Kupplungsdose absperrend BA mit Kupplungsstecker absperrend BA
Kompatibel zu**:
Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)
**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.
Anwendung:
z.B. Feuerwehr, Krankenwagen und Busse, die für den Notfall über ein Druckluftsystem fremdversorgt werden. Kupplung verbinden: Stecker einstecken. Kupplung lösen: Am Stecker - Schlauch ziehen, die Kupplung löst selbständig.
Einbau:
Die Kupplung muss mit dem Schottgewinde befestigt und durch einen elastischen Schlauch versorgt werden, um die Abreißfunktion zu gewährleisten.
Optional:
Verwendbar für Stecker beidseitig absperrend -BA
Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder 1.4305, Dichtung: NBR (Edelstahl: FKM)
Temperaturbereich:
-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)
Betriebsdruck:
0 - 35 bar sowie Grobvakuum
Durchfluss*:
560 l/min (Option -BA: 360 l/min)
*6 bar Eingangsdruck, 0,5 bar Druckdifferenz
Achtung:
Nur folgende Paarungen von Kupplungsdose und Kupplungsstecker sind möglich:
Kupplungsdose absperrend BA mit Kupplungsstecker ohne Ventil
Kupplungsdose absperrend BA mit Kupplungsstecker absperrend BA
Kompatibel zu**:
Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)
**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.
Anwendung:
z.B. Feuerwehr, Krankenwagen und Busse, die für den Notfall über ein Druckluftsystem fremdversorgt werden. Kupplung verbinden: Stecker einstecken. Kupplung lösen: Am Stecker - Schlauch ziehen, die Kupplung löst selbständig.
Einbau:
Die Kupplung muss mit dem Schottgewinde befestigt und durch einen elastischen Schlauch versorgt werden, um die Abreißfunktion zu gewährleisten.
Optional:
Verwendbar für Stecker beidseitig absperrend -BA
Technische Daten "Abreißkupplungsdose (NW5) 6 x 4mm Schlauch, Messing"
| A: | M 20 x 1 |
| Gewicht: | 0,065 KG |
| Emax: | 6 MM |
| Werkstoff: | Messing |
| Schlauch Ø außen x innen: | 6 x 4 MM |
| Ausführung: | Standard |
| Verwendbar für Stecker beidseitig absperrend: | nein |
| Abreißkraft bei 0 / 6 bar: | 30 / 35 N |
